Курсовая работа: Технология заполнителей бетона
Стандарт предусматривает следующие марки гравия по показателю дробимости, которым ориентировочно соответствуют интервалы пределов прочности при сжатии горных пород.
Наиболее окатанными обычно бывают зерна гравия в руслах рек и на побережьях морей (галька) — до формы яйца или овального диска — с гладкой поверхностью, с которой цементный камень в бетоне имеет плохое сцепление. Из-за недостаточного сцепления гравий, как правило, не применяется в бетонах с пределом прочности выше 30 МПа. Крупные фракции гравия используют для дробления на щебень.
В ряде случаев гравий благодаря округлой форме зерен предпочтительнее щебня, например, если по условиям производства работ необходимо получить подвижную, наиболее удобоукладываемую бетонную смесь.
Гравий должен применяться в виде следующих фракций, раздельно дозируемых при приготовлении бетона: 5 ... 10; 10 ... 20; 20 ... 40; 40 ... 70 мм. Допускается использование гравия фракций 3 ... 10 мм, а для гидротехнического бетона также 40 ... 80 и 80 ... 120 мм. Кроме того, допускается поставка гравия в виде смеси двух фракций, например 5 ...20 мм.
В отдельных случаях предъявляются более жесткие требования. Так, для фракций гравия с наименьшим размером зерен 5(3) мм содержание более мелких примесей (запесоченность) ограничивается 5%. В гравии, предназначенном для бетонирования тонкостенных конструкций, разрешается содержание примеси зерен крупнее наибольшего номинального размера данной фракции не более 5%-
Поскольку зерна гравия состоят, как правило, из обломков различных горных пород и неоднородны по прочности, вышеперечисленные интервалы пределов прочности можно отнести к средним показателям. Дополнительно стандарты устанавливают ограничения по содержанию в гравии зерен слабых пород. Слабыми считаются породы с пределом прочности при сжатии в насыщенном водой состоянии менее 20 МПа.
Содержание слабых зерен в гравии определяют посредством разборки средней пробы с визуальной оценкой, проверкой прочности зерен легкими ударами молотка или проверкой твердости зерен царапанием их стальной (для изверженных и метаморфических пород) или алюминиевой (для осадочных карбонатных пород) иглой. На слабых зернах игла оставляет царапину, на прочных— нет.
2.2.1 Добыча и фракционирование гравия
Гравий чаще всего добывают вместе с песком при разработке песчано-гравийных месторождений. Массовая доля гравия в песчано-гравийных смесях составляет в среднем 30 ... 40%.
При разработке месторождений добытая песчано-гравийная смесь подвергается сортировке с отделением песка и разделением гравия по крупности зерен на предусмотренные стандартом фракции.
В настоящее время добываемые песчано-гравийные смеси не всегда сортируют. Нередко их используют непосредственно для приготовления бетона. Это проще, дешевле и может быть признан) в некоторых случаях целесообразным, если зерновой состав смеси близок к оптимальному для бетона и не подвержен значительным колебаниям. Однако в большинстве случаев использование несортированной песчано-гравийной смеси ведет к ухудшению качества бетона, его неоднородности и перерасходу цемента. Песчано-гравийные смеси более, чем песок и гравий в отдельности, склонны к расслоению. Поэтому они всегда неоднородны. Если, как указано выше, признано целесообразным фракционировать песок, то к песчано-гравийным смесям это относится в большей степени.
Для сортировки песчано-гравийной смеси используют грохоты, процесс разделения сыпучей смеси по крупности зерен называют грохочением. Для грохочения необходимо движение смеси по ситу. Иногда это достигается установкой грохотов под углом, превышающим угол естественного откоса смеси. В этом случае смесь движется самотеком. Такие грохоты называют неподвижными. В большинстве случаев используют подвижные грохоты, на которых процесс сортировки интенсифицируется.
Наибольшим живым сечением, а следовательно, и производительностью отличаются проволочные плетеные сита, однако их недостаток в сравнительно быстром износе. Размеры отверстий в ситах и решетах задают с таким расчетом, чтобы зерна, которые требуется отсеять из смеси, свободно проходили через них, а это зависит от скорости движения зерен по решету, его уклона и толщины. Например, если нужно отсеять зерна до 40 мм, то размер квадратных отверстий можно принять при горизонтальном расположении грохота 42 мм, а при наклонном (20°) — 45 мм и т. д. Чем больше размер отверстий, тем вероятнее, что все зерна мельче заданного предела пройдет сквозь сито и не останутся в крупной фракции. Но при этом возможно засорение мелкой фракции, крупными зернами. Выбирают оптимальный вариант, но на полное разделение смеси рассчитывать нельзя. Этим и вызваны допуски в стандартах: в песке допускается до 5 или 10% гравия, а в гравии — до 10% песка. На практике уложиться в эти пределы не всегда удается. Для сортировки гравия используют подвижные грохоты различной конструкции. Наибольшее применение нашли плоские грохоты, которые по характеру движения делятся на две группы: качающиеся и вибрационные.
2.2.2 Обогащение гравия
Гравий часто не соответствует требованиям стандарта по содержанию слабых зерен, т. е. содержит их более 10%. Кроме того, остальные зерна гравия также не равнопрочны. Сортировка гравия по прочности зерен позволила бы выделить некоторую часть для использования в неответственных сооружениях, а оставшийся высокопрочный гравий можно было бы применить в качестве заполнителя более эффективно. Такой процесс обогащения гравия, а также и щебня можно осуществить косвенно несколькими способами: разделением по упругим свойствам, трению, плотности зерен и т. д.
Исходный гравий с помощью питателя распределяется монослоем (т. е. слоем в одно зерно) и сбрасывается вниз. Падая с определенной высоты на наклонную стальную плиту, зерна гравия в силу своей упругости отскакивают от нее под различным углом отражения, на отскакивают дальше, слабые — ближе и собираются, в отдельные бункера. Конечно, при этом значителен элемент случайности: дальность отскока зерен определяется не только их упругостью, но и формой, крупностью (отличающейся даже в пределах стандартной фракции) и тем, как зерно ударяется о плиту (плашмя или же ребром, углом). Но все же вероятность попадания слабых зерен в бункер обогащенного гравия мала. Промышленный опыт свидетельствует о достаточной эффективности такого обогащения.
Простейшим приемом обогащения с использованием различия сил трения отдельных зерен является применение наклонных плоскостей, устанавливаемых несколько круче угла естественного откоса обогащаемого материала. В зависимости от скорости движения по наклонной плоскости зерна попадают в определенный бункер.
2.3 Щебень. Технические требования
Технические требования к щебню предъявляемые в стандартах в отношении его фракционирования и зернового состава поставляемых фракций или их смесей аналогичны требованиям к гравию, изложенным выше.
По ГОСТ 10268—80 предел прочности горной породы, используемой для производства щебня, должен быть выше заданного предела прочности бетона: не менее чем в 1,5 раза — для бетона с пределом прочности ниже 30 МПа; не менее чем в 2 раза — для бетона с пределом прочности 30 МПа и выше.
Щебень из изверженных горных пород, применяемый в качестве заполнителя для тяжелого бетона, должен иметь марку, соответствующую пределу прочности породы не ниже 80 МПа, из метаморфических пород — не ниже 60 МПа, из осадочных — не ниже 30 МПа.
Для гидротехнического бетона зоны переменного уровня воды должен применяться щебень из пород, предел прочности которых превышает предел прочности бетона не менее чем в 3 раза (для изверженных и метаморфических пород) или в 2,5 (для осадочных). Эти требования обеспечивают необходимую и достаточную для бетона прочность заполнителей с большим запасом. Содержание зерен слабых пород в щебне допускается не более 10% (по массе), а для бетона ряда ответственных конструкций — не более 5%. Массовая доля отмучиваемых примесей в щебне из изверженных и метаморфических пород не должна превышать 1%, а в щебне из осадочных пород в ряде случаев (в зависимости от марки бетона и вида конструкций) —2(3) %.
2.3.1 Производство щебня
В некоторых районах для производства щебня используют скопления валунов и булыжного камня, представляющих собой перенесенные ледниками и водами крупные обломки высокопрочных горных пород.
В весьма больших объемах (около 20% общего выпуска) щебень производится дроблением крупных фракций гравия. Этим достигается комплексное использование песчано-гравийных месторождений с дополнительным выходом высококачественного дробленого заполнителя.
В щебне из гравия дробленых зерен должно быть не менее 80% (по массе). Дроблеными считают зерна, площадь околотой поверхности которых больше половины всей площади поверхности зерна.
Показатели дробимости при испытании в стальном цилиндре для щебня из гравия из-за формы его зерен выше, чем для гравия. Поэтому стандарт относит к марке Др8 щебень из гравия с показателем дробимости до 10%, к марке Др12 —до 14%, к марке Др16 — до 18% и к марке Др24 — до 26%. Остальные требования к такому щебню аналогичны требованиям к обычному щебню и гравию.
3. Технологический процесс производства

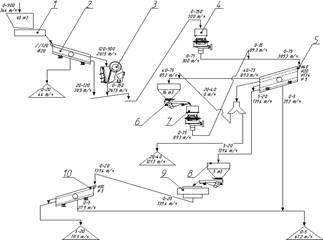

Для приема исходного материала и его последующей подачи на щековую дробилку (3), через грохот грубого помола (2), предназначен бункер - питатель пластинчатый (1). После первой стадии дробления на щековой дробилке материал подается на вторую стадию дробления в конусной гидравлической дробилке среднего типа (4).
Дробленый продукт с конусных дробилок поступает на ленточный конвейер, подающий материал на классификацию, которая производится на грохоте (5) инерционного типа с 4 ярусами сит (40, 20, 13.4 и 5 мм).
Полученные готовые фракции щебня 20-40 мм; и песок размером не более 5 мм собираются с грохотов на конвейеры и складируются в конусы.
Продукт фракции более 40 мм (выход не более 5-10 %) возвращается с помощью конвейера на додрабливание в конусную дробилку. Из нее фракции щебня попадают на конусную гидравлическую дробилку (7) мелкого дробления через уравнительный бункер с вибропитателем (6). После чего продукт снова попадает на грохот (5), от куда фракции не более 20 мм поступают на уравнительный бункер с вибропитателе (8). Пройдя через бункер фракции щебня попадают на центробежную ударную дробилку (9), затем фракции не более 20 мм проходят классификацию на грохоте (10), где делятся в соответствии и размерами 5-20мм и 0-5мм и складируются в конусах.
4. Контроль технологических процессов и качества продукции
Методы контроля указаны в приложении 1 (ГОСТ 8267-93 в пункте 6.)
5. Мероприятия по охране труда и по защите окружающей среды
