Курсовая работа: Управление отработавшим газом в турбокомпрессоре

Audi 1 00 Turbo, 1 25 кВт/1 70 л.с.

Диаметр трубопровода 60 мм Площадь поперечного сечения 2826 мм²

Audi 100 Quattro, 147 кВт/200 л.с.

Диаметр трубопровода 70 мм Площадь поперечного сечения 3846 мм²

В концепции системы выпуска следует по возможности отказаться от изгибаний или запутанной укладки трубопроводов. «Аккуратная» прокладка трубопроводов с короткими путями имеет наивысшее значение, особенно для коэффициента полезного действия турбины.

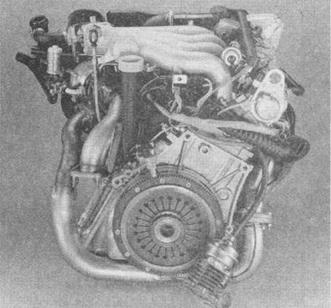

Весьма устрашающим примером этого является Porsche 944 Turbo, что уже было отмечено в главе, посвященной оптимальному турбодвигателю. Естественно, и в системах выпуска условия компоновки играют большую роль. И здесь, чтобы реализовать концепцию Biturbo, совершаются просто чудеса.

Турбонагнетатель в подробностях.

Требования к турбонагнетателям в течение прошедших лет постоянно изменялись. Если первое поколение предназначалось в основном для выработки дополнительной мощности, то сегодня турбонагнетатель служит в равной степени и улучшению эксплуатации двигателя. Они используются также и из экологических соображений - например, в дизельных двигателях для снижения выбросов частиц. Кроме того, дизели в результате использования турбонаддува приобрели и низкий удельный расход топлива по сравнению со своими собратьями без наддува.

Бензиновые двигатели также благодаря турбонаддуву добились своего наилучшего баланса расхода. Так называемые двигатели крутящего момента позволили себе «ленивый» режим управления при высоких передачах и ограниченной номинальной частоте вращения, и как следствие - меньше трения. В принципе повышается и механический коэффициент полезного действия от использования наддува в двигателях с малым рабочим объемом.

Естественно, что можно было бы и не рассматривать отдельно турбонагнетатель; в вышеупомянутых концепциях основную роль, разумеется, играют окружение двигателя, конструкция двигателя и его технические параметры, использование современных производительных электронных систем (например, систем регулирования давления наддува, управления детонацией), а также модернизация систем обогащения газовой смеси у бензиновых и прежде всего у дизельных двигателей. Без этого турбонагнетатель вообще не смог продемонстрировать в полной мере свои возможности.

Но тем не менее все-таки обратим свой взор к турбонагнетателю. «Голый» нагнетатель тоже шел собственным длинным путем к своим достоинствам (смотрите таблицу).

Технические параметры	1 поколение	2 поколение	3 поколение	4 поколение
Диаметр колеса компрессора	60,5 мм	50 мм	45 мм	45 мм
КПД компрессора	0,72	0,72	0,75	0,74
Полезная ширина карты характеристик	60%	75%	79%	79%
Максимальный расход	100%	130%	140%	140%
Вес	7,8 кг	4,7 кг	3,5 кг	5 кг (VTG)
Момент инерции ротора	100%	45%	30%	25%

Источник: ККК

Исследование, выполненное ККК (в частности, «Turboladerfirma 3K Warner Turbo-System»), проведено на примере 1-литрового дизельного двигателя мощностью 51 кВт/70 л.с. Особенно четко проявляется прогресс в технологии турбонаддува, если задуматься над тем, что приведенный в таблице 45-миллиметровый нагнетатель четвертого поколения нашел применение и в более сильном двигателе (81 квт/11 0 л.с).

Но современный турбонагнетатель должен быть совершенно другой машиной не только благодаря своим характеристикам. Он обязан также подчиняться все возрастающему аспекту комфорта водителя. То, что предназначено для гармоничного развития сил и мощности, должно относиться также и к параметрам шумов автомобиля с наддувом.

Сегодня развитие турбонагнетателя идет значительно шире, и не только в виде некоего дополнительного компонента, привнесенного в двигатель. Чтобы вся концепция считалась обоснованной, следует учитывать и поведение турбонагнетателя сточки зрения акустики. Соответствующие требования в этом отношении к первому поколению турбонагнетателей не предъявлялись. У второго поколения добавились затем заданные параметры рабочей балансировки. Третье поколение помимо балансировки обнаружило еще и проблемы с пульсацией. И, наконец, четвертое поколение включило весь объем сервисных услуг производителей турбонагнетателей и дополнительно дорогостоящие испытания, на основе которых анализируют акустические свойства турбонагнетателя, рассчитывают их по заданным параметрам двигателепроизводителей и при необходимости корректируют.

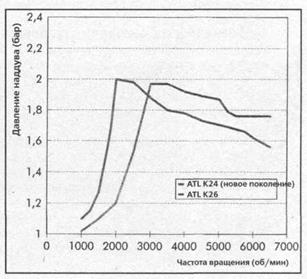

К числу важнейших аспектов разработки турбонагнетателей относится и задача снижения момента инерции масс. С ним связан и также понижается параметр срабатывания при низких частотах вращения и нестационарном режиме эксплуатации. Непосредственно разработки в этом направлении были и до сих пор остаются самыми трудными, так как они предполагают более глубокое вмешательство в термодинамику и в эксплуатационные свойства нагнетателя, чем это можно было ожидать.
