Курсовая работа: Усилитель мощности звуковой частоты для автомагнитолы

ISC- обратный ток коллекторного перехода;

NF- коэффициент неидеальности в нормальном режиме;

NR- коэффициент неидеальности в инверсном режиме;

NE- коэффициент неидеальности эмиттерного перехода;

NC- коэффициент неидеальности коллекторного перехода;

BF- максимальный коэффициент усиления в нормальном режиме;

BR- максимальный коэффициент усиления в инверсном режиме;

IKF- точка начала спада зависимости BF от тока коллектора в нормальном режиме;

IKR- точка начала спада зависимости BR от тока эмиттера в инверсном режиме;

NK- коэффициент, определяющий множитель Qb;

ISS- обратный ток р-п перехода подложки;

NS- коэффициент неидеальности перехода подложки;

VAF- напряжение Эрли в нормальном режиме;

VAR- напряжение Эрли в инверсном режиме.

6. Моделирование УМЗЧ

На первом шаге моделирования составляем принципиальную электрическую схему усилителя мощности в Multisim 2001 Pro , в двух вариантах на созданных ранее моделях отечественных транзисторов (пользуясь библиотекой Users) и зарубежных моделях транзисторов (имеющихся в библиотеке Multisim 2001 Pro).

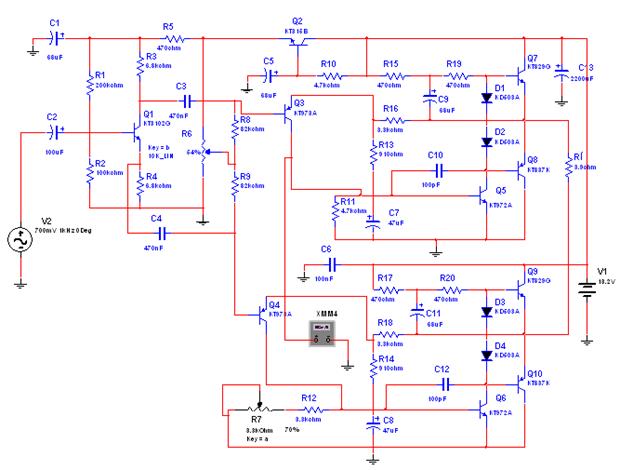

Схема усилителя в Multisim 2001 Pro.

7. Исследование характеристик УМЗЧ

1) На вход схемы подаем сигнал переменного напряжения с амплитудой 700мВ и частотой 1кГц.

На выходе получаем:

Расчет выходной мощности: Коэффициент усиления:

1) ; 11 ;

2) ;

3) ;

2) С нагрузки снимаем амплитудно-частотную (АЧХ) и фазо-частотную (ФЧХ) характеристики усилителя мощности , которые представлены на листе 2 формата А1.

Моделирование проводим в пределах от 20Гц до 20кГц.

3) С нагрузки снимаем графическую зависимость коэффициента нелинейных искажений, представлено на листе 2 формата А1.
