Курсовая работа: Установка брызгоуловителей-туманоосадителей "MONSANTO"

RA/ =RB/ =кг

По схеме 2:

RА/ /=кг

M max = R/BX + R//BX – q0X - qx

кг/м2

Mmax = 616х0.7 +1319х0.7 – 880х0.7х -230.8х=1085кг м

Mmax = 108500кг см

Крышка выполнена из стали 12Х18Н10Т.

[s] =1740кг/см2 (с.58 ГОСТ 14249-89).

Действие нагрузок q1 и q0 на балку приводим к действию равномерно распределенной нагрузки с интенсивностью

Максимальный изгибающий момент будет:

Для данного случая прогиб балки равен:

ΔМ – дополнительный изгибающий момент от «внецентренного» сжатия балки силой Т1.

условие прочности балки:

[σ] ≥

условие прочности балки: где:

W ? ?????? ????????????? ??????? ? ????? ? ???? ??????.

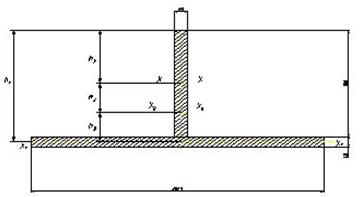

h1 = 10+0.5=10.5см

S1 – площадь сечения листа

S2 – площадь сечения ребра жесткости.

В – ширина листа в опасном сечении.

В=212.5см

S1 = 212.5 x1 = 212.5 см2

S2 = 10 x1 = 10 см2
