Курсовая работа: Устройство приема радиосигналов

d=1/Q_о =1/405=2.4·10^-3

Проведем расчет потерь по (6.38). В результате получим:

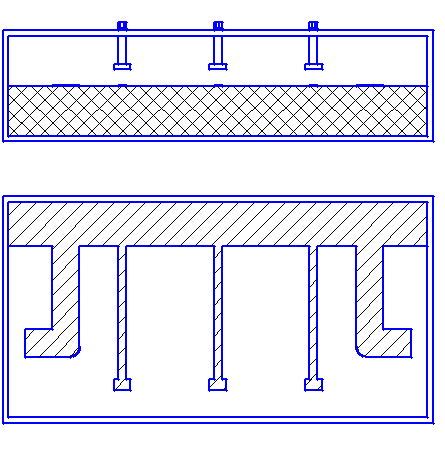

9. Эскиз фильтра приведен на рис.3

Рис. 3.

4.Усилитель радиочастоты.

Рассчитаем усилитель радиочастоты с центральной частотой f₀ =0.6ГГц на биполярном транзисторе КТ391.

Из таблицы 2.3 [5], где приведены S-параметры транзистора при токе коллектора I_к =5мА и напряжении коллектора U_к =5В, видно, что на данной частоте транзистор находится в области потенциальной устойчивости (ОПУ). Коэффициент устойчивости транзистора составляет Ку=0,5<1.

S-параметры транзистора: S₁₁ =0.377, S₁₂ =0.04, S₂₁ =7.149, S₂₂ =0.756,

Φ₁₁ =-90.7, Φ₁₂ =58.8, Φ₂₁ =110, Φ₂₂ =-21.3

Коэффициент передачи номинальной мощности достигает максимального значения в режиме двустороннего согласования активного элемента:

. (7.2)

Далее рассчитываем , для параллельного включения (рис. 2.16а)

= =

(2.18)

для последовательного включения (рис.2.16б)

(2.19)

где – коэффициент устойчивости транзистора, находящегося в ОПУ, – параметры транзистора на той частоте диапазона, где принимает наименьшее значение.

Далее рассчитывают S -параметры четырехполюсника, состоящего из стабилизирующего резистора. Для параллельного включения

(2.20)

Затем рассчитывают новые S -параметры составного АЭ, состоящего из каскадно включенных транзистора и стабилизирующего резистора:

;

(2.22)

;

: S₁₁ =0.377, S₁₂ =0.04, S₂₁ =7.149, S₂₂ =0.756,

Φ₁₁ =-90.7, Φ₁₂ =58.8, Φ₂₁ =110, Φ₂₂ =-21.3

гдеД ==1.45

В зависимости от требований к параметрам приемника усилитель может быть рассчитан в одном из двух режимов:

– в режиме минимального коэффициента шума;

– в режиме экстремального усиления.

Режим минимального коэффициента шума рассмотрен, например, в [9]. Рассмотрим режим экстремального усиления.

После расчета параметров усилителя по формулам 2.16-2.22 находят максимальный коэффициент усиления по мощности

(2.23)

В (2.23) знак минус соответствует АЭ, находящемуся в ОБУ, знак плюс, находящемуся в ОПУ.

Экстремальные режимы достигаются при двустороннем комплексном согласовании на входе и на выходе АЭ:

;;

(2.24)

При этом входные и выходные сопротивления АЭ находят по формулам;

; ;

(2.25)

где Z ₀ – волновое сопротивление тракта (подводящих линий).

;

(2.26)

– оптимальные коэффициенты отражения от генератора и нагрузки. В формулах (2.26) находятся из выражений:

; ;

;

;

;

В выражениях (2.26) знак минус берется при >0, и знак плюс при <0. После выполнения этих расчетов переходят к расчету согласующих цепейОптимальные коэффициенты отражения составляют Г_{г опт} =-0.64j и
