Лабораторная работа: Анализ условий бурения
На глубине 3100 м под проницаемым пластом:
Так как давление против проницаемого пласта оказывается ниже давления в цементном камне против подошвы и кровли, при построении эпюры наружного избыточного давления влияние проницаемого пласта можно не учитывать.
На глубине 3300 м над продуктивным пластом:
На глубине 3300 м в продуктивном пласте:
На глубине 3380 м в продуктивном пласте:
Так как толщина продуктивного пласта менее 200 м, давление в нем принимаетсяпостоянным и равным среднеарифметическому:
Это давление распространяется на 50 м выше кровли продуктивного пласта, т. е. до глубины 3250 м.
Давление на отметке 3250 м в цементном камне:
По рассчитанным величинам строится эпюра наружного давления на эксплуатационную колонну.

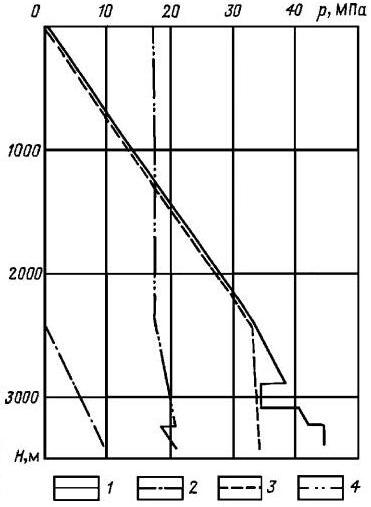

Рисунок 1 - Эпюра нагружения эксплуатационной колонны.
1, 2 ,3 - Наружное, внутреннее и избыточное наружное давление соответственно, 4 - избыточное внутреннее давление (при опрессовке колонны).
5.2 Расчет внутренне! о давления в колонне:
Давление на устье:
В период ввода в эксплуатацию:
При опрессовке колонны:
Это давление принимаемся в качестве расчетного, так как оно превышает минимальное рекомендуемое давление опрессовки РОП =12,5 МПа для обсадных колонн диаметром 146,1 мм.
Минимальное давление у башмака колонны в период ввода в эксплуатацию:
Давление у башмака колонны:
В период опрессовки:
В конце эксплуатации:
По рассчитанным величинам строятся эпюры внутреннего давления во время опрессовки колонны и в конце эксплуатации.
5.3 Построение эпюры наружного избыточного давления.
Эпюра наружного избыточное давления строится для самых неблагоприятных условий нагружения, т.е. на заключительном этапе эксплуатации, когда вследствие снижения уровня жидкости в колонне внутреннее противодавление становится минимальным. Так как при снижении уровня жидкости в колонне она опорожняется до глубины 2400 м. то в интервале от устья до глубины 2400 м эпюра наружного избыточного давления аналогична эпюре наружного давления:
На глубине 2300 м:
На глубине 2400 м:
На глубине 3250 м:
На глубине 3400 м:
По разностям наружного и внутреннего давлений в характерных точках строится эпюра наружною избыточного давления, которая затем используется при расчете эксплуатационной колонны.
5.4 Построение эпюры внутреннего избыточного давления.
Для построения эпюры внутреннего избыточною давления исходной является эпюра наружного давления, и для сопоставления подбираются условия нагружения колонны, при которых внутреннее давление будет максимальным. Максимальное давление в колонне возникает во время ее опрессовки. Принимается, что внутреннее давление в колонне равномерно увеличивается от 17,5 МПа на устье до 64,8 МПа у башмака.
Приведем некоторые расчетные значения внутреннего избыточного давления в характерных точках:
