Лабораторная работа: Дослідження роботи і продуктивності вібраційного бункерно-завантажувального пристрою

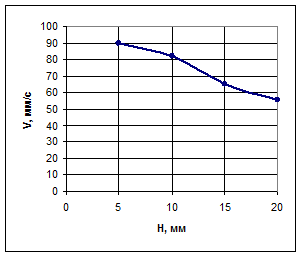

3. Визначити вплив ваги 6 деталі та висоти на її швидкість:

,

де а_g - амплітуда коливань, мм.

щ - кутова частота струму;

Н, мм	t1 , c	t2 , c	t3 , c	tcp , c	V, мм/с
5	7	7	7	7	89,7
10	8	8	7	7,67	81,9
15	10	9	10	9,67	64,9
20	10	13	11	11,3	55,6

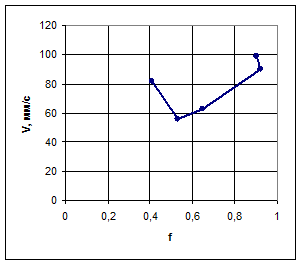

4. Визначити впилив матеріалу деталі (коефіцієнта тертя та ваги) на швидкість її вібротранспортування.

Матеріал та коефіцієнт тертя, f	t1 , c	t2 , c	t3 , c	tcp , c	V, мм/с
Дерево	9	7	7	7,67	81,9
Гумма	6	6	7	6,33	99,2
Алюміній	10	10	10	10	62,8
Сталь	7	7	7	7	89,7
Латунь	12	11	11	11,3	55,6

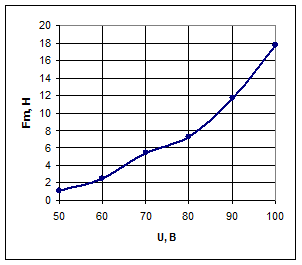

Зусилля електромагніту:

,

де G - вага вібробункера, кг;

G₁ - вага деталей, кг;

у = 2,5 - модуль резонансу.

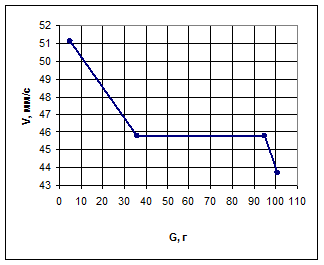

5. Визначити вплив ваги деталі на швидкість її вібротрапснортування.

Вага, г	t1 , c	t2 , c	t3 , c	tcp , c	V, мм/с
М1 = 5	12	13	12	12,3	51,1
М2( Al ) = 35,8	13	14	14	13,7	45,8
М3( сталь ) = 94,7	13	13	15	13,7	45,8
М4(латунь) = 100,76	11	12	12	11,7	43,7

Висновок: на лабораторній роботі ми досліджували продуктивність БЗУ (швидкість руху виробів) в залежності від зміни напруги, ваги та висоті виробу, матеріалу.

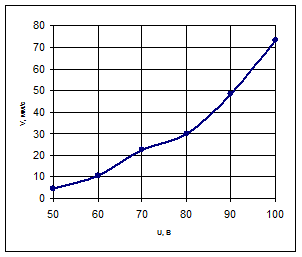

На першому досліді ми спостерігали як змінюється робота вібробункера при підведенні до котушки вібратора різних напруг. Ми побачили, що при збільшенні напруги збільшується швидкість руху виробів, а отже і збільшується продуктивність.

Наступний дослід полягав у визначенні впливу ваги деталі та її висоти на її швидкість. При збільшенні висоти, а відповідно і ваги деталі, швидкість руху деталей зменшується.

Далі ми розглядали вплив матеріалу деталі (коефіцієнта тертя) на швидкість її вібротранспортування. Виявилось, що чим менший коефіцієнт тертя, тим вища швидкість транспортування деталі.

Останній дослід – визначення впливу ваги на швидкість її вібротранспортування. Виявилось, що із збільшенням ваги швидкість зменшується.
