Лабораторная работа: Прохождение амплитудно-модулированных колебаний и радиоимпульсов через одиночный контур и систему

Настроили контур на частоту 50 кГц, установили частоту несущего радиоимпульса 50 кГц.

Засинхронизировали осциллограф передним фронтом радиоимпульса и установили скорость развёртки осциллографа такой, что бы на экране можно было наблюдать колебания высокой частоты в пределах длительности переднего фронта.

Зарисовали осциллограммы входного и выходного сигналов.

Рисунок4.осциллограмма выходного сигнала.

Рисунок5.осциллограмма выходного сигнала.

Засинхронизировали осциллограф задним фронтом импульса так, что бы на экране осциллографа можно было наблюдать свободные колебания в контуре после окончания действия радиоимпульса. Зарисовали осциллограмму свободных клебаний. По ней определить τК. За интервал τК принять итервал времени, где огибающая процесса уменьшится в ℮ раз. Причём интервал τК необходимо определить в числе периодов несущей частоты где , n- может быть дробным.

τК =14mkCn=0,7

Определить время спада τ0.1 сп свободных колебаний на уровне 0.1 от начального значения, причём .

Рисунок6. Осциллограмму свободных колебаний.

Полученную величину τК сравните с расчётной .

Исследование прохождения радиоимпульса через систему связанных контуров.

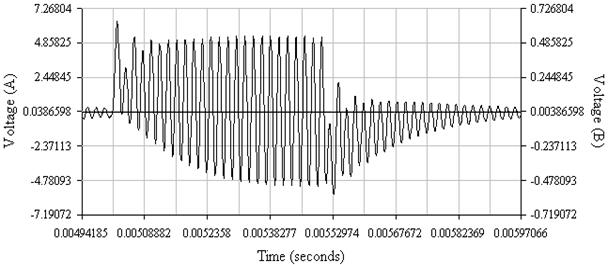

Зарисовали осциллограмму переднего фронта импульса(рис.7), измерили время установления колебаний τ0.9=128мкс при А=1

Рисунок7. Осциллограмма переднего фронта импульса (А=1)

Зарисовали осциллограмму переднего фронта импульса(рис.8), измерили время установления колебаний τ0.9=213мкс при А=0.5.

Рисунок8. Осциллограмма переднего фронта импульса (А=0.5)

Зарисовали осциллограмму переднего фронта импульса(рис.9), измерили время установления колебаний τ0.9=35мкс при А=2.

Рисунок9. Осциллограмма переднего фронта импульса (А=2)

Зарисовали осциллограммы спада свободных колебаний в контуре (рис.10,11,12) и измерили время τ0.1 сп(А) для трёх значений А(А=0.5; 1; 2).

τ0.1 сп(0,5) = 377мкс

τ0.1 сп(1) = 293мкс

τ0.1 сп(2) = 276мкс
