Лабораторная работа: Теория основы построения вычислительных комплексов и систем

Если .

Схема:

При подаче прямоугольных импульсов.

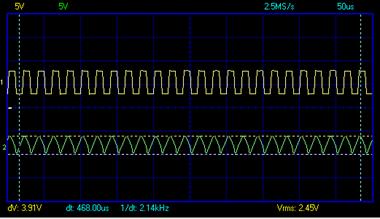

Временная диаграмма:

Схема дифференциатора склонна к самовозбуждению. Под самовозбуждением понимается наличие при

Причина самовозбуждения - инерционность транзистора. Инерционность транзистора ввиду того, что скорость движения основных носителей заряда не бесконечна. Это приводит к тому, что приращения выходных токов транзистора отстают от входных токов.

Особенно это сказывается на высоких частотах.

Эпюры:

Временная диаграмма:

АЧХ:

Подача гормонального сигнала.

Временная диаграмма:

4. Фильтры

А). ФНЧ.

Фильтром низких частот называется электронное устройство, пропускающее низкочастотные составляющие спектра проходящего через него сигнала и ослабляющее высокочастотные.

Схема:

Временная диаграмма:

Б). ФВЧ.

Фильтром высоких частот называют устройство, пропускающее высокие частоты и ослабляющее (срезающее) низкие частоты.
