Отчет по практике: Микропроцессорные системы

Рисунок 1.2 – Результат работы программы

2 ГЕНЕРАЦИЯ ЗВУКОВЫХ СИГНАЛОВ В ПЭВМ

Для генерации звука в ПЭВМ используется программируемый таймер и программируемый параллельный интерфейс. Поэтому кратко рассмотрим использование данных микросхем в ПЭВМ.

2.1 Таймер КР1810ВИ54

Для задания временных интервалов и формирования сигналов с различными временными параметрами в IBMPC применяется программируемый таймер i8254 (отечественный аналог КР1810ВИ54) рисунок 2.1.

Рисунок 2.1 – Условно графическое обозначение таймера КР1810ВИ54

Таймер содержит три независимых канала, каждый из которого можно запрограммировать на работу в одном из шести режимов. Программирование канала осуществляется путём ввода управляющих слов в регистр режима канала и начального значения в его счётчики. Каждый канал имеет управляющий вход GATE и выход OUT и может работать в одном из следующих шести режимов, Которые условно можно разделить на три группы: Программируемый одновибратор (режимы 0 и 1), делитель частоты (режимы 2 и 3) , счётчик событий (режимы 4 и 5). При этом режимы 0, 4 – это режимы автозагрузки, т.е. после окончания выполнения функция без перепрограммирования по фронту сигнала GATE. Режимы 2, 3 – это режимы авто загрузки, т.е. после окончания выполнения функция без перепрограммирования начинает выполняться заново.

Режим 0 – прерывание терминального счёта.

Режим 1 – ждущий мультивибратор.

Режим 2 – генератор частоты.

Режим 3 – генератор меандра.

Режим 3 – счётчик событий.

Режим 5 – счётчик событий с автозагрузкой.

Для работы таймера его нужно запрограммировать на необходимый вид работы и загрузить в него константу счётчика. В IBMPC таймер имеет следующие программируемые порты:

Таблица 2.1 – Программируемые порты

Адрес	Операция	Назначение
40h	запись чтение	Загрузка счётчика канала 0 Чтение счётчика канала 0
41h	запись чтение	Загрузка счётчика канала 1 Чтение счётчика канала 1
42h	запись чтение	Загрузка счётчика канала 2 Чтение счётчика канала 2
43h	запись	Запись управляющего слова в регистр режима канала

Для задания режима работы таймера нужно записать в порт 43h константу в соответствии с форматом управляющего слова (рисунок 2.2). А затем в порт 40h, 41h или 42h, в зависимости от программирующего канала, записать константу счётчика (для генерации звука данная константа задаёт частоту звука).

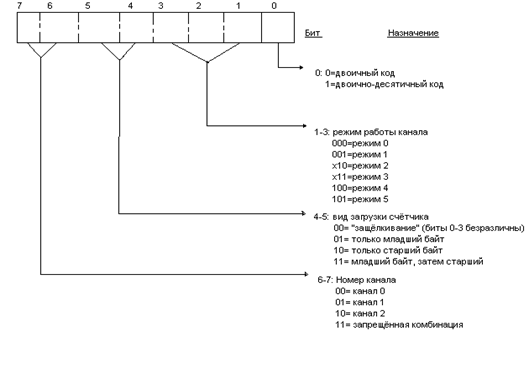

Рисунок 2.2 – Формат управляющего слова
