Реферат: Аналіз та розробка пристроїв для експериментального визначення властивостей ґрунту
Між твердістю і питомим опором ґрунту під час оранки існує пряма пропорційна залежність: чим вища твердість ґрунту тим, більший його питомий опір.
У разі зменшення твердості ґрунту зменшується питомий опір при його оранці.
Знання цих властивостей ґрунту дозволяє знайти шляхи і методи зменшення енергоємності його механічного обробітку, правильно розрахувати і спроектувати робочі органи і визначити умови їхнього раціонального застосування. Для цього потрібно знати граничну міцність ґрунту при його опорі деформаціям різного виду.
При вимірюванні твердоміром твердості ґрунту необхідно пам’ятати, що твердість ґрунту методом зрізу необхідно проводити на необхідній глибині. Так для твердоміру який розглядається у даній курсовій роботі, спочатку крильчатки заглиблюють на Рмах , але для вимірювання параметрів необхідно ці крильчатки заглиблювати вдруге, але вже на 0,5Рмах і вже на такій глибині проводити необхідні нам виміри та дослідження.
3. Обґрунтування конструктивних та технологічних параметрів
Для твердоміра розроблено чотирилопатеві крильчатки і при цьому їх є дві для більш точного вимірювання.
На кожен ґрунтовий агрегат або елементарну частку діє сила R, яка являє собою рівнодіючу нормального тиску Nі сили тертя Fтр. В результаті агрегати і частки ґрунту зсуваються в напрямку діючої на них сили ґрунту Rпід кутом φ внутрішнього тертя ґрунту до нормальної сили N. При цьому безперервно формуються все нові й нові поверхні зсуву, які сягають граничних значень, які дорівнюють сумі сил зчеплення і внутрішнього тертя.
Відповідний й максимальний тиск Ргр називають межею несучої спроможності ґрунту, яка залежить не тільки від його властивостей, але і від площі контакту. Із збільшенням останньої і Ргр , тобто точно, зсувається більше високого граничного тиску.
Здатність ґрунту чинити опір зминанню характеризується середньою твердістю:
[6]
де h– середня ордината діаграми твердоміра;
k– коефіцієнт жорсткості пружини;
s– площа поперечного перерізу плунжера;
Здатність ґрунту чинити опір зминанню. Максимальне напруження зминання:
[6]
Витрати енергії на зминання ґрунту визначається за формулою:
[6]
Інакше кажучи, при рівності лінійних деформацій у першій і другій фазах витрата енергії в другій фазі в два рази вища, ніж у першій, тобто витрата енергії на одиницю часу деформації ґрунту в два рази вища ніж у фазі ущільнення. Про це необхідно пам’ятати при проектуванні опорних поверхонь сільськогосподарських машин. Між параметрами, що характеризують ґрунт чинити опір зминанню і тяговим органам різних ґрунтообробних машин спостерігається високий кореляційний зв’язок.
4. Розрахунок вузлів та деталей на міцність
Розрахунок штока на згин і на кручення:
нехай F=50Н

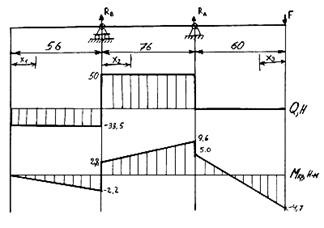

Рис.
Σ МА=0;
Σ МВ=0;
Для (0<x<56)
Q= - RB= - 39.5 H
M= RB· x= (при х=0) = 0
(при х=56)= -39,5·0,56 = -2,2 Н · м
