Расчет параметров гидроцилиндра при обратном ходе (проверка)

F _дв.об ≥ F _о + F _ин.об + 3∙F _тр.п.об + F _пд.об

F_о = 25000 Н

- сила инерции обратного хода

Силы трения обратного хода такие же, как при прямом ходе.

- сила противодавления прямого хода;

F _о + F _ин.об + 3∙F _тр.п.об + F _пд.об = 32383,59 Н

Условие F _дв.об ≥ F _о + F _ин.об + 3∙F _тр.п.об + F _пд.об выполняется

Найденные размеры гидроцилиндра удовлетворяют условиям поставленной задачи.

2.3. Расчет максимального расхода жидкости

Максимальный расход жидкости при прямом ходе

Максимальный расход жидкости при обратном ходе

2.4. Выбор оборудования

Из условий Р = 2 МПа и Q _max = 101,7 л/мин выбираем насос типоразмера Г12 – 25АМ с номинальными параметрами Р = 6,3 МПа и Q _max = 104 л/мин .

Для выполнения требований задания необходим дроссель, распределитель и предохранительный клапан.

Из условий выбираю регулятор расхода типа МПГ 55-25М, рассчитанный на рабочее давление 20 МПа, номинальный расход 200 л/мин, максимальный расход 240 л/мин, минимальный расход 0,15 л/мин.

Распределитель типа В16 с диапазоном расхода 63-240 л/мин и Р до 32 МПа.

Предохранительный клапан по ТУ-053-5749043-002-88 с диаметром условного прохода 32 мм, номинальным расходом 250 л/мин, максимальным расходом 350 л/мин, минимальным расходом 10 л/мин.

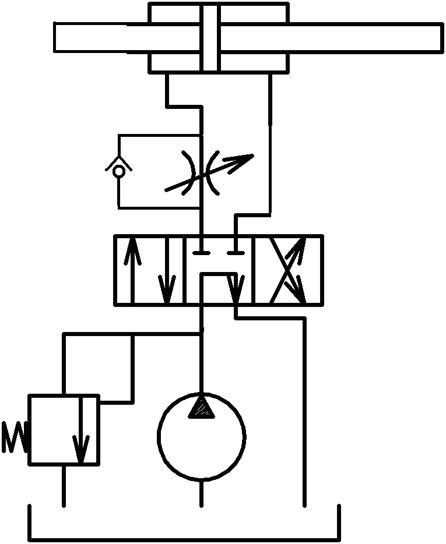

3. Принципиальная схема системы гидропривода

4. Описание движения потоков жидкости на разных этапах работы гидропривода

В прямом направлении : технологическая жидкость поступает от неуправляемого насоса через распределитель в левую полость гидроцилиндра, где, преодолевая полезную нагрузку, придаёт штоку определенную скорость. Скорость регулируется посредством регулирования объема подаваемой жидкости с помощью регулирующего устройства дроссельного типа. В это время масло из правой полости через распределитель сливается в бак.

В обратном направлении: жидкость начинает перетекать из левой полости в бак, конец штока отходит от переключателя и он занимает исходное положение, жидкость начинает поступать в правую полость гидроцилиндра, обходя дросселирующий регулятор.
