Реферат: Дуговая сталеплавильная печь
Фосфор и сера являются вредными примесями в стали. Фосфор понижает ударную вязкость, сера придает стали красноломкость. Поэтому содержание этих элементов в стали должно быть, возможно более низким. Учитывая технологические трудности, связанные с удаление фосфора и серы при плавке конструкционной стали, допускают содержание каждого из этих элементов до 0,025 – 0,04 %.
Главным недостатком углеродистой стали является слабая ее прокаливаемость. В связи с этим высокие механические свойства после термической обработки могут быть получены только в тонких изделиях. При закалке толстых изделий из углеродистой стали прокалится лишь небольшой слой, близко расположенный к поверхности, а внутренние слои детали не прокалятся. В соответствии с этим высокие механические свойства после термической обработки обыкновенной углеродистой стали будут достигнуты только для поверхностного слоя обрабатываемой детали.
Существенным недостатком углеродистой стали является также низкая ударная вязкость. В особенности резко снижается ударная вязкость стали при пониженных температурах.
Для устранения указанных недостатков в сталь вводят различные легирующие элементы (хром, никель, молибден, вольфрам, марганец, ванадий, кремний и др.); эти элементы увеличивают прочность феррита. Однако наиболее важное влияние эти легирующие элементы оказывают на распад аустенита.
Для уменьшения чувствительности стали к отпускной хрупкости в нее вводят молибден или вольфрам. Эти элементы не только понижают чувствительность стали к отпускной хрупкости, но и увеличивают прокаливаемость стали.
1.6 Разливка стали
Разливка осуществляется с помощью машины непрерывного литья заготовок (МНЛЗ). Конструкция машины – двухручьевая, вертикальная, подземного расположения, со сборными водоохлаждаемыми неподвижными кристаллизаторами (рис. 1.2). Основные механизмы установки расположены в подземном колодце глубиной 13 м и сечением 5´10 м. Разливочная площадка находится на высоте 3,8 м над уровнем пола цеха и вынесена в разливочный пролет, что позволяет нормально обслуживать установку существующими в цехе кранами. Под кристаллизаторами расположены системы вторичного охлаждения, водосброса и тянущих роликов, под ними тележки газорезок и пульты управления газорезками (на площадке – 7,5 м). Кантователи слитков расположены на площадке – 11,5 м. Наклонные конвейеры поднимают слитки с этой площадки на уровень пола цеха. Установка рассчитана на разливку стали из 50-т ковша для получения унифицированной заготовки 175´420 мм длиной 1920 мм, предназначенной для прокатки на листовом и крупносортном стане. Металл из 50-т стопорного ковша поступает в промежуточное разливочное устройство емкостью 3,5 т, их которого через два стопора одновременно разливается в два неподвижных кристаллизатора высотой 1500 мм [6].
Промежуточное разливочное устройство имеет графито-шамотные стаканчики с электрообогревом и перегородки для предохранения от попадания шлака в кристаллизаторы, а также прибор радиоактивным излучением для контроля уровня металла. Каждая машины имеет независимые друг от друга механизмы вытягивания, автогенной резки, транспортные устройства для выдачи заготовок на склад. Достигнутая в настоящее время линейная скорость разливки составляет 0,9 м/мин, а производительность установки
45 – 55 т/час.
Схема технологического процесса производства стали с использованием МНЛЗ приведена в приложении П1.

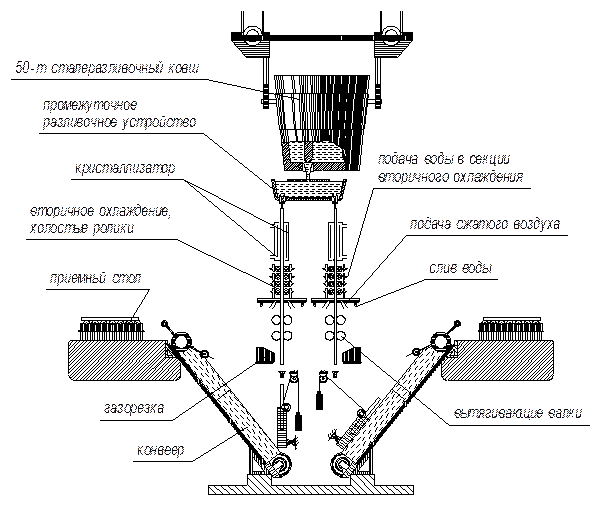

Рис. 1.2 Машина для непрерывной разливки
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ ПО КОНСТРУКЦИИ ПЕЧИ
2.1 Основные элементы конструкции печи
Кожух печи должен выдерживать нагрузку от массы огнеупоров и металла. Его делают сварным из листового железа толщиной 40 мм в соответствии с размерами печи. Форма кожуха определяет профиль рабочего пространства дуговой электропечи. В данной печи используется кожух цилиндрической формы. Для сохранения правильной цилиндрической формы кожух усиливается ребрами и кольцами жесткости. Днище кожуха выполняется конусно-сферическим, что обеспечивает наибольшую прочность кожуха и минимальную массу кладки. Для размещения подовых электродов предусматривается два, диаметрально расположенных отверстия. Сверху печь закрыта сводом. Свод набирают из огнеупорного кирпича в металлическом водоохлаждаемом сводовом кольце, которое выдерживает распирающие усилия арочного сферического свода. В нижней части кольца имеется выступ - нож, который входит в песчаный затвор кожуха печи. В кирпичной кладке свода оставляют отверстие для электрода. Диаметр отверстия больше диаметра электрода, поэтому во время плавки в зазор устремляются горячие газы, которые разрушают электрод и выносят тепло из печи. Для предотвращения этого на своде устанавливают холодильники или экономайзеры, служащие для уплотнения электродного отверстия и для охлаждения кладки свода. Газодинамические экономайзеры обеспечивают уплотнение с помощью воздушной завесы вокруг электрода. В своде имеется также отверстие для отсоса запыленных газов и отверстие для кислородной фурмы. Для подгрузки легирующих и флюсов в печь, скачивания шлака, осмотра, заправки и ремонта печи имеется загрузочное окно, обрамленное литой рамой. К раме крепятся направляющие, по которым скользит заслонка. Заслонку футеруют огнеупорным кирпичом. Для подъема заслонки используют электромеханический привод. С противоположной стороны кожух имеет окно для выпуска стали из печи. К окну приварен сливной желоб. Отверстие для выпуска стали круглое диаметром 120 – 150 мм. Сливной желоб имеет корытообразное сечение и приварен к кожуху под углом 10 – 12° к горизонтали. Изнутри желоб футеруют шамотным кирпичом.
2.2 Электрододержатель
Электродержатель служит для подвода тока к электроду (катоду) и для зажима электродов. Головки электрододержателя делают из бронзы или стали и охлаждают водой, так как он сильно нагревается как теплом из печи, так и контактными токами. Электрододержатель должен плотно зажимать электрод и иметь небольшое контактное сопротивление. В данной печи применяется пружинно-пневматический электрододержатель.
Зажим электрода осуществляется при помощи неподвижного кольца и зажимной плиты, которая прижимается к электроду пружиной. Отжатие плиты от электрода и сжатие пружины происходят при помощи сжатого воздуха. Электрододержатель крепится на металлическом рукаве-консоли, который скрепляется с Г - образной подвижной стойкой в одну жесткую конструкцию. Стойка может перемещаться вверх или вниз внутри неподвижной коробчатой стойки. Перемещение подвижной телескопической стойки происходит с помощью гидравлических устройств. Механизм перемещения электрода должен обеспечить быстрый подъем электрода в случае обвала шихты в процессе плавления, а также плавное опускание электрода во избежание его погружения в металл или ударов о не расплавившиеся куски шихты. Скорость подъема электрода составляет 6,0 м/мин, скорость опускания 2,0 м/мин.
2.3 Механизм наклона печи
Механизм наклона печи должен плавно наклонять печь в сторону выпускного отверстия на угол 40 - 45° для выпуска стали и на угол 10 - 15 градусов в сторону рабочего окна для спуска шлака. Станина печи, или люлька, на которой установлен корпус, опирается на два опорных сектора, которые перекатываются по горизонтальным направляющим. В секторах имеются отверстия, а в направляющих – зубцы, при помощи которых предотвращается проскальзывание секторов при наклоне печи. Наклон печи осуществляется гидравлическим приводом. Два цилиндра укреплены на неподвижных опорах фундамента, а штоки шарнирно связаны с опорными секторами люльки печи.
2.4 Система загрузки печи
Загрузка печи осуществляется через верх при помощи бадьи. При загрузке печи сверху в один – два приема в течение 5 мин меньше охлаждается футеровка, сокращается время плавки; уменьшается расход электроэнергии; эффективнее используется объем печи. Для загрузки печи свод приподнимают на 150 - 200 мм над кожухом печи и поворачивают в сторону вместе с электродами, полностью открывая рабочее пространство печи для введения бадьи с шихтой.
2.5 Свод печи
Свод печи подвешен к раме. Она соединена с неподвижной стойкой электрододержателя в одну жесткую конструкцию, покоящуюся на поворотной консоли, которая укреплена на опорном подшипнике. Крупные печи имеют поворотную башню, в которой сосредоточены все механизмы отворота свода. Башня вращается вокруг шарнира на катках по дугообразному рельсу. Бадья представляет собой стальной цилиндр, диаметр которого меньше диаметра рабочего пространства печи. Снизу цилиндра имеются подвижные гибкие сектора, концы которых стягиваются через кольца тросом. Взвешивание и загрузка шихты производятся на шихтовом дворе электросталеплавильного цеха. Бадья на тележке подается в цех, поднимается краном и опускается в печь. При помощи вспомогательного подъема крана трос выдергивают из проушин секторов и при подъеме бадьи сектора раскрываются и шихта вываливается в печь в том порядке, в каком она была уложена в бадье. Во время плавления электрод прорезает в шихте колодец, на дне которого накапливается жидкий металл.
2.6 Газоотсос
Современные крупные сталеплавильные дуговые печи во время работы выделяют в атмосферу большое количество запыленных газов. Применение кислорода и порошкообразных материалов еще более способствует этому. Содержание пыли в газах электродуговых печей достигает 10 г/м3 и значительно превышает норму. Для улавливания пыли производят отсос газов из рабочего пространства печей мощным вентилятором. Для этого в своде печи делают четвертое отверстие с патрубком для газоотсоса. Патрубок через зазор, позволяющий наклонять или вращать печь, подходит к стационарному трубопроводу. По пути газы разбавляются воздухом, необходимым для дожигания СО. Затем газы охлаждаются водяными форсунками в теплообменнике и направляются в систему труб Вентури, в которых пыль задерживается в результате увлажнения. Применяют также тканевые фильтры, дезинтеграторы и электрофильтры.
3. РАСЧЕТ ЭНЕРГИИ НА РАСПЛАВЛЕНИЕ
Удельную (на 1 т жидкой стали) полезную энергию Wпол , кВт×ч/т расчитываем с учетом угара металла при расплавлении и перегрева металла и шлака выше температуры плавления стали [7].
(3.1)
где kуг = 0,055 – коэффициент угара;
tпл = 1510 ºC – температура плавления стали;
tпер = 50 ºC – температура перегрева стали;
