Реферат: Электрическая стрижка овец

На схеме 2 показана схема рациональной планировки ста­ционарного стригального пункта (на примере КТО-24). В состав комплекта КТО-24 входят: транспортер шерсти (рун) ТШ-0,5А; гидравлический пресс ПП11-1,ОБ, стол СКШ-200А для классировки шерсти, точильной однодис­ковый аппарат ТА-1, доводочный аппарат ДАС-350 с суп­портом; 24 машинки МСО-77Б Для стрижки овец, 24 гиб­ких вала ВГ-10,24 электродвигателя для привода машинок, весы ВЦП-25, весы РП-500Г-13.

Транспортер шерсти ТШ-0,5А предназначен для транспорти­ровки рун шерсти от рабочих мест стригалей к весовщику учетчику. На раме транспортера прикреплены 24 крон­штейна (по 12 с каждой стороны) с крюками для подвеши­вания электродвигателей стригальных машинок, состоит из секционной рамы, прорезиненной ленты, поддерживающих роликов, ведомого барабана с натяжным устройством и ведущего барабана с электроприводом. Руно с остриженной овцы стригаль укладывает на транспортёрную ленту, движущуюся со скоростью 8 м/мин. С ленты руно попадает на стол учётчика, а затем на стол для классировки шерсти. Наиболее распространёнамарка ТШ-05 с шириной ленты 500—1000 мм и длиной 22,5—26,08 м; производительность 200 рун/ч, мощностью электродвигателя 0,6 кВт. Обслуживает его 1 человек.

ПрессПГШ'-1,ОБ предназначен для прессования и упа­ковки шерсти в кипу (в мешковину), с пятирядной обвязкой ее стальной проволокой— машина для прессования и упаковки в кипы немытой шерсти. Наиболее распространены горизонтальные гидравлические прессы, состоящие из рамы, подвижной камеры, прессующей плиты с гидроцилиндром, гидропривода с электродвигателем и рычагами управления. Гидравлические прессы марки ПГШ'1, ОБ подготавливает кипы шерсти средним размером 810 X 560 X 660 мм, массой 75-- 125 кг. Гидравлические прессы марки ЦС-73-3 отличается наличием механизированной. увязки кип и двух гидроцилиндров привода прессующей плиты, что позволяет увеличить плотность прессования шерсти до 460 кг/м3. Производительность гидравлического пресса до 1 т/ч при мощности 7,5 кВт. Обслуживают его двое рабочих. Его можно использовать как в со­ставе комплекта технологического оборудования для стрижки, так и самостоятельно на пунктах первичной обра­ботки шерсти.

Стол С1СШ-200А предназначен для сортировки шерсти по классам и отделение сечки, перестриги и посторонних примесей. Для сортировки шерсти служит рамка размером 2,2х1,35 м с сеткой, имеющей ячейки 25х25 мм.

Однодисковый точильный аппарат ТА-1 предназна­чен для заточки ножей и гребенок стригальных машинок. Масса 51 кг. Производительность 30 пар/ч. Установленная мощность 4 кВт. Число обслуживающего персонала 1 чел. Доводочный аппарат ДАС-350 с суппортом предна­значен для доводки ножей и гребенок стригальных маши­нок после их заточки на точильном аппарате, а также и для заточки. Потребляемая мощность: 300/ 600/ 800/ 400 Вт. Частота вращения: 2850 об./мин. Диаметр диска: внешний - 150/ 200/ 250/ 150 мм; посадочный - 32 мм. Толщина диска: 20/ 25/ 25/ 25 мм.
Размеры ленты: 684х50 мм. Работа диском и шлифовальной лентой , приспособление для правки абразива; паз для заточки сверл; защитные щитки; ось ротора на шарикоподшипниках; лампа подсветки; ванна для охлаждения водой . В зависимости от модели станки имеют в своем составе то или иное полезное оборудование. Все они двухсторонние, при этом работают не двумя дисками, а одним и шлифовальной лентой.
Снабжены лампой подсветки, которая располагается на гибком штативе и поэтому регулируется наиболее удобным для мастера способом. Кроме того, данные станки имеют емкость для охлаждения. Она «прячется» в нижней части корпуса, под выключателем. При необходимости ее выдвигают и наполняют водой. У всех моделей есть приспособление для правки абразива, служащее для выравнивания поверхности точильного круга в случае его неравномерного износа. Оно крепится сверху и состоит из нескольких соосных шайб с шероховатой поверхностью, собранных в небольшом прямоугольном корпусе.

В комплект оборудования стригального пункта может входить как тот, так и другой точильный аппарат, или оба одновременно.

Циферблатные весы ВЦП-25 используют для взвешивания рун шерсти, а весы РП-500Г-13М- для спрессованных кип шерсти.

Комплект оборудования для пункта стрижки овец.

Область применения: во всех зонах для хозяйств от 6000 голов и выше.

Показатели использования:

Показатель	Значение	Ед. изм.
Масса	3200	кг
Производительность	200-250	гол/ч
Установленная мощность	15	кВт
Число обслуживающего персонала	16	чел.

Процесс стрижки и первичной обработки шерсти с использованием комплекта КТО-24 организуют следующим образом. Перед стрижкой отару овец загоняют в загоны, примыкающие к помещению стригального пункта, а затем их распределяют по отдельным загонам внутри стригального пункта. В этих загонах подавальщики ловят овец и подают их к рабочим местам стригалей. У каждого из 24 стригалей имеется набор жетонов с указанием рабочего места. После стрижки машинкой каждой овцы стригаль укладывает на транспортер отстриженное руно вместе с жетоном. В конце транспортера рабочий укладывает руно на весы, и по номеру жетона записывает в ведомость вес руна отдельно каждому стригалю. Взвешенное руно поступает на стол для классировки шерсти, где классировщик отделяет сечку и кизячную шерсть, перестриг, посторонние примеси и определяет вес и класс шерсти. С классировочного стола шерсть попадает в бокс соответствующего класса, откуда прессовщики берут ее для прессования в кипы. Готовую упакованную кипу взвешивают на весах, маркируют и затем грузят в транспортные средства.

Применяют следующие способы машинной стрижки овец: стрижку на столах (стеллажах) и стрижку на напольных щитах (т.н. скоростная стрижка) без связывания животного. Второй способ наиболее прогрессивен, поскольку обеспечивает более высокую производительность. После завершения стрижки каждая отара (800...1200 голов) проходит профилактическое купание, после чего ее направляют на летнее пастбище.

3. ТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ СТРИГАЛЬНОГО ПУНКТА

В настоящее время в мире широко внедрена машинная стрижка овец, уровень механизации стрижки составляет 90%. Международная система машин для комплексной механизации сельскохозяйственного производства предусматривает применение технических средств более 40 наименований для стрижки овец и первичной обработки шерсти.

Независимо от типов и размеров агрегатов для стрижки овец основным рабочим органом является стригальная машинка. Промышленностью СНГ сейчас выпускается два типа стригальных машинок: МСО-77Б с приводом от гибкого вала и машинка МСУ-200 со встроенным в корпус рукоятки электродвигателем. Эти типы машинок выпускаются в СНГ заводом 'Актюбинсксельмаш'.Для ферм с различным поголовьем промышленность выпускает стригальные агрегаты с разным числом стригальных машинок: 1 (для стрижки 500-600 овец ), 4 (для 3000 овец), 12 (для 10 000 овец), 24 (для 20 000 овец), 36 (для 30 000 овец), 48 (для 40 000 овец) и 60 (для 50 000 овец). В электрическом стригальном агрегате машинки приводятся в действие от электродвигателей мощностью 120 вт, число которых соответствует числу машинок, через гибкий вал или непосредственно от вала двигателя (машинка со встроенным в её рукоятку высокочастотным электродвигателем). Работают эти стригальные агрегаты от электросети хозяйства или передвижных электростанций соответствующих мощностей, прилагаемых заводом-изготовителем и оборудованных генератором и двигателем внутреннего сгорания. В механическом стригальном агрегате стригальные машинки приводятся в действие от двигателя внутреннего сгорания через трансмиссию, контрприводы и гибкие валы. Стригальные агрегаты размещают в передвижных или стационарных стригальных пунктах. В связи с постоянной работой по совершенствованию агрегата, повышающей надежность и улучшающей условия эксплуатации, в конструкции могут быть внесены незначительные изменения. Руководство по эксплуатации содержит основные сведения по устройству и эксплуатации электростригальных агрегатов ЭСА-1/200И, ЭСА-1/200И-Р. Агрегаты предназначены для стрижки овец и других животных в индивидуальных хозяйствах. Технические данные представлены в табл. 1.

Таблица I

Наименование	Ед. изм.	Значение
Марка	ЭСА— 1/200И
ЭСА— 1/200И-Р
Масса	кг, не более	12,0 10,5
Источник энергии	однофазная сеть
переменного тока
напряжение	В	220 220
частота тока	Гц	50 50
Потребляемая мощность	кВт	0,31 0,31
Стригальная машинка
Марка	МСУ-200
Номинальная мощность
электродвигателя	Вт, не менее	90
Напряжение	В	36
Частота тока	Гц	200
Синхронная частота вращения	с/1	200
Ширина захвата режущей пары	мм	77
Диаметр ручки в месте обхвата	мм, не более	50
рукой
Длина шнура питания	мм, не менее	2500
Масса (без шнура питания)	кг, не более	1,55/2,10
со шнуром питания)
Режим работы	повторно- кратко-
временный 3
ПВ80
Преобразователь частоты
Марка	ПЧ— 200— 36— 1
ПЧ— 200— 36— 2
Номинальная выходная мощность	ВА, не менее	260 260
при нагрузке 1 кг, см на валу
Номинальная частота выхода	Гц	200 200
Номинальное выходное линейное	В	36 36
напряжение
Масса	кг, не более	8,0 7,5
КПД преобразователя	0,75 0,75
Содержание драгоценных	ЭСА— 1/200И
материалов	ЭСА— 1/200И-Р
золото	0,053 0,0062
серебро	1,0225 0,0462

В настоящее время промышленность выпускает две принципиально различающиеся модели стригальных машинок: от электродвигателя посредством гибкого вала и МСУ-200 с встроенным высокочастотным электродвигателем.

Высокочастотная стригальная машинка МСУ-200(рис.3) состоит из стригальной головки, электродвигателя и шнура питания. Стригальная головка унифицирована с головкой стригальной машинки МСО-77Б и также включает в себя корпус, передаточный и нажимной механизмы и режущий аппарат. Передаточный механизм имеет установленные на общем валу эксцентрик и зубчатое колесо редуктора, которое приводится во вращение от вала ротора электродвигателя. Корпус стригальной головки изготовлен из алюминиевого сплава. Машинка МСУ-200 имеет 3-х фазный асинхронный двигатель с короткозамкнутым ротором. На заднем конце зала ротора установлен двухлопастный вентилятор, закрепленный штифтом. Электродвигатель питается переменным током с напряжением 36В и частотой 200 Гц, поэтому в комплект стригальных агрегатов, оборудованных высокочастотными машинками, входят преобразователи частоты, повышающей ее от 50 до 200 Гц.

Мощность встроенного электродвигателя 0,1 кВт, частота вращения ротора 11500об/мин. Повышение частоты питающего тока диктовалось необходимостью создания компактного, легкого электродвигателя при одновременном снижении напряжения до безопасных пределов. Масса стригальной машинки МСУ-200 составляет 2,1 кг, число двойных ходов ножа -2385.

Стригальная машинка со встроенным электродвигате­лем имеет ряд преимуществ перед машинкой с приводом от гибкого вала: большая маневренность, отсутствие реактив­ного момента, создаваемого гибким валом (т.е. того момен­та, который опрокидывает машинку). Вследствие этого . достигается более высокая производительность (на 20...40%). Стригальная машинка МСУ-200 питается пони­женным напряжением и поэтому более безопасна в работе.Стригальная машинка состоит из корпуса, эксцентрикового и нажимного механизма, режущей пары и редуктора.

Корпус 31 соединяет все механизмы машинки. В верхней части корпуса прилив, в который ввернут штуцер б нажимного механизма.

В средней части имеется смотровое окно, закрытое заглушкой 13, и отверстие с предохранительным винтом 10, внизу отверстие под центр вращения 33. Торец корпуса выполнен в виде круглого фланца под винты 26 для присоединения электродвигателя.

Эксцентриковый механизм расположен в корпусе машинки и служит для преобразования вращательного движения вала-эксцентрика 29 в колебательное движение рычага 34. В передней части рычага установлены нажимные лапки; левая и правая 1, 2, удерживаемые от выпадения пружиной и гайкой 3- Лапки своими коническими усиками входят в отверстия зубьев ножа 36.

Каждая лапка для равномерного нажатия на нож может, независимо от другой, свободно устанавливаться в нужное положение, поворачиваясь вокруг своей оси. Центр вращения 33 является осью поворота и опорой рычага и регулируется по высоте в зависимости от толщины ножа. От самопроизвольного отвинчивания он фиксируется специальной гайкой 32. Вал-эксцентрик вращается в подшипниках 28, установленных в корпусе 31, Нажимной механизм расположен в приливе передней части корпуса. Давление па нож передается нажимной гайкой 7 через нажимной патрон 8, упорный стержень 5, переднюю часть рычага и лапки. Нажимная гайка фиксируется стопорной пружиной.

Для предохранения упорного стержня от выпадения на его нижнюю головку надета пружина. Одна головка входит в нажимной патрон 8, а другая — в подпятник 4 стержня упорного на рычаге. Режущий аппарат предназначен для срезания шерсти и состоит из гребенки 37 и ножа 36. Зубья гребенки при стрижке входят в шерсть, расчесывают и поддерживают ее при срезании ножом. Гребенка крепится винтами 35 к передней части корпуса машинки.

Редуктор. На свободном хвостовике вала-эксцентрика закрепляется с помощью штифта 15 цилиндрическое прямозубое колесо 14 внутреннего зацепления, сопряженное с валом ротором 25 электродвигателя. Между задним подшипником 17 и щитом подшипника 16 установлена дистанционная втулка 27.

Электродвигатель выполнен в закрытом алюминиевом корпусе 19. Обдув корпуса электродвигателя осуществляется вентилятором 22, установленным на конце вала ротора 25. На конец корпуса электродвигателя надет кожух 23. Вал ротора вращается в подшипниках 80019. Задний подшипник посажен во втулку, армирующую корпус электродвигателя.

В передней части электродвигатель закрыт подшипниковым щитом 16, в котором размещен передний подшипник.

Фланец корпуса электродвигателя присоединен к фланцу корпуса головки винтами 26.

Провода шнура питания безразъемно соединены с выводными концами электродвигателя.

Преобразователь частоты тока предназначен для преобразования однофазной сети переменного тока нормаль ной частоты 50 Гц при напряжении 220 В в переменный трех фазный ток повышенной частоты 200 Гц, напряжением 36 В.

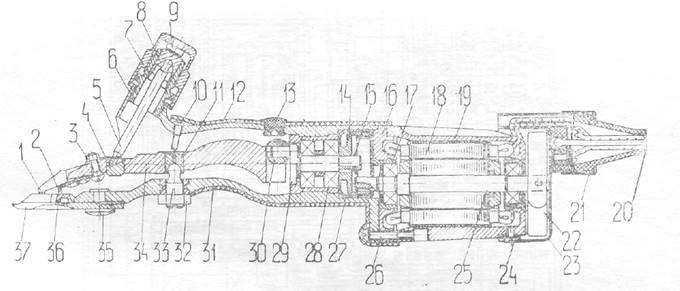

Рис. 3. Схема стригальной машинки МСУ-200:
