Методы малых зондов, в отличие от уже рассмотренных, используются для изучения пространства внутри скважины или близлежащего к ней.

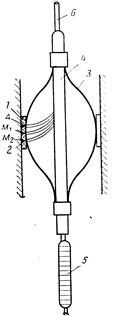

Микрокаротаж относится к методам электрического каротажа, использующим установки с малой зоной исследования для детального изучения прискважинной части разреза. Сам микрозонд представляет собой зонд малого размера, электроды которого крепятся на башмаке из изоляционного материала на расстоянии 2,5 см друг от друга (рис. Во избежание влияния скважины на результаты измерений, башмак прижимают к стенке скважины специальным устройством, которое может быть либо - рессорным, либо управляемым рычажным (использование рычажного устройства позволяет одновременно с регистрацией диаграмм микрозондов регистрировать микрокавернограммы), что позволяет башмаку в процессе проведения исследований «скользить» по стенке скважины, реагируя на изменение ее диаметра.
 |
???. ????????????? ??? ??????????. 1-???????????? ????????; 2-????????; 3-???????; 4-?????? ??????????; 5-????; 6-??????; ?, ?1, ?2 ? ???????? ?????.
В практике геофизических исследований применяют два микрозонда: микроградиент-зонд А0,025М0,025 и микропотенциал-зонд А0,05М (электродом N данном случае служит корпус прибора): Радиус исследования микроградиент-зондом примерно 3,75 см, микропотенциал-зондом - в 2-2,5 раза больше. Точкой записи микроградиент-зонда (МГЗ) служит середина расстояния между измерительными электродами, микропотенциал-зонда (МПЗ) электрод М. Кривые микропотенциал- и микроградиент-зондов обычно регистрируются одновременно, поскольку при раздельной записи башмак зонда может занимать неодинаковое положение, что приводит к несопоставимости кривых. При регистрации используют как многожильный, так и одножильный кабель. С одножильным кабелем применяют многоканальную аппаратуру с частотным разделением каналов - МДОЗ и
Э-2.
Обычно данные микрозондирования используют для детального расчленения разреза, выделения различных литологических разностей и четкой отбивки их границ, выделения пластов-коллекторов и оценки мощности продуктивных горизонтов, определения пористости и трещиноватости пород.
Так как радиус исследования микроградиент-зондом меньше радиуса исследования микропотенциал-зондом, влияние глинистой корки и глинистого раствора на его показания гораздо значительнее. Показания же микропотенциал-зонда определяются в основном сопротивлениями промытой зоны и пласта.
По диаграммам микрозондов в комплексе с другими методами каротажа можно выделить породы разных типов.
В фильтрующих коллекторах с межзерновой пористостью (пески, песчаники и т.д.) показания микропотенциал-зонда больше, чем микроградиент-зонда. Наблюдается так называемое положительное приращение:
Δρ = ρк мпз - ρк мгз >0
Уровень приращения против продуктивных пластов выше чем против водоносных за счет остаточного нефтенасыщения. Плотные породы характеризуются высоким уровнем сопротивлений; против них показания двух микрозондов совпадают.
Та же картина наблюдается и против глинистых пород, но для них характерен более низкий уровень значений кажущихся сопротивлений. Показания обоих микрозондов против глин обычно совпадают и при наличии больших каверн соответствуют ρр.
Скважинный резистивиметр многоэлектродного зонда (типа КСП) представляет собой трехэлектродный зонд небольшого размера, смонтированный в специальном кожухе (экранном устройстве), исключающем влияние стенки скважины на результаты замера ρр. Измерения проводят по обычной схеме замера КС.
Данные скважинной резистивиметрии используют также для решения задач, связанных с техническим состоянием ствола скважины. Если по тем или иным причинам не удаётся непосредственно в скважине измерить ρр или требуются специальные исследования проб глинистого раствора, в условиях лаборатории используют поверхностные резистивиметры. При этом в данные замеров вносят поправку за температуру, соответствующую глубине отбора пробы.
ДИЕЛЕКТРИЧЕСКИЙ КАРОТАЖ (ДК)
Один из методов каротажа электрического, основанный на измерении характеристик высокочастотного электромагнитного поля, возбуждаемого зондом ДК.
Зонд ДК состоит из возбуждающей поле генераторной и двух измерительных катушек. Поле, распространяясь в породах, в каждой точке пространства характеризуется фазой φ и амплитудой h, которые зависят от частоты поля, характеристик зонда и от таких электрических свойств среды, как удельное сопротивление и диэлектрическая проницаемость пород. В точках расположения измерительных катушек регистрируют разность фаз поля Δφ = φ1 — φ2 и относительную амплитуду вторичного поля |hz1 — hz2| / |hz1|. Относительную диэлектрическую проницаемость находят с помощью соответствующих номограмм.
Диаграммы ДК используются для детального расчленения разреза, определения характера насыщения пластов со средним и высоким сопротивлением и для оценки в чистых коллекторах коэффициента нефтегазонасыщенности. Методом ДК можно исследовать сухие скважины и скважины, заполненные непроводящим раствором.
РАДИОАКТИВНЫЕ МЕТОДЫ
Гамма-каротаж
Гамма – каротаж (ГК) основан на измерении естественной гамма – активности горных пород. Гамма – излучение представляет собой высокочастотное коротковолновое электромагнитное излучение, граничащее с жестким рентгеновским излучением. Интенсивность гамма – излучения приблизительно пропорциональна гамма – активности пород. Средняя глубина проникновения g-лучей в осадочных породах около 30 см, что соответствует радиусу сферы исследования, из которой поступает 90% регистрируемого излучения (g-лучи полностью поглощаются лишь слоем толщиной около 1 м).
При прохождении g-лучей через слой вещества интенсивность излучения I0g снижается до величины Ig.
Ig = I0g× e – m0dl
I0g - первоначальная толщина слоя;
l – толщина слоя;
d - плотность вещества;
m0 – массовый коэффициент поглощения гамма – излучений.
Интенсивность поглощения оценивается толщиной слоя вещества, в котором поток g-квантов уменьшается в 2 раза.
Интенсивность радиоактивного излучения пород в скважине измеряют с помощью индикатора гамма – излучения. В качестве индикатора используют сцинтилляционные счетчики.
Погрешность измерений тем больше, чем меньше импульсов, испускаемых в единицу времени (скорость счета). Уменьшить погрешность можно путем усреднения наблюдений за некоторый интервал времени tя.
Гамма – излучение, измеряемое при гамма – каротаже, включает в себя так называемое фоновое излучение (фон). Фоновое излучение вызвано загрязнением радиоактивными веществами материалов и космическим излучением. Влияние космического излучения резко снижается с глубиной и на глубине несколько десятков метров на результатах измерений уже не сказывается.
Измерение радиоактивности производится с помощью радиометров, которые состоят из скважинного прибора и наземного пульта, соединенных между собой геофизическим кабелем.
