Реферат: Интегра льная микро схе ма
Интегра́льная (микро)схе́ма (ИС, ИМС, м/сх, англ. integrated circuit, IC, microcircuit), чип, микрочи́п (англ. microchip, silicon chip, chip — тонкая пластинка — первоначально термин относился к пластинке кристалла микросхемы) — микроэлектронное устройство — электронная схема произвольной сложности, изготовленная на полупроводниковом кристалле (или плёнке) и помещённая в неразборный корпус, или без такового, в случае вхождения в состав микросборки.

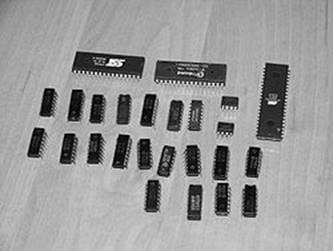

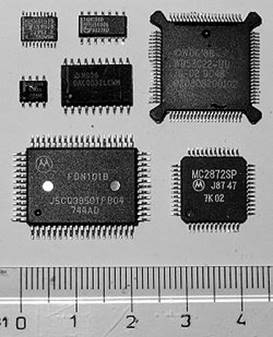

Часто под интегральной схемой (ИС) понимают собственно кристалл или плёнку с электронной схемой, а под микросхемой (МС) — ИС, заключённую в корпус. В то же время выражение «чип-компоненты» означает «компоненты для поверхностного монтажа», в отличие от компонентов для пайки в отверстия на плате. Поэтому правильнее говорить «чип-микросхема», имея в виду микросхему для поверхностного монтажа. На сегодняшний день большая часть микросхем изготавливается в корпусах для поверхностного монтажа.
История
Изобретение микросхем началось с изучения свойств тонких оксидных плёнок, проявляющихся в эффекте плохой электропроводимости при небольших электрических напряжениях. Проблема заключалась в том, что в месте соприкосновения двух металлов не происходило электрического контакта или он имел полярные свойства. Глубокие изучения этого феномена привели к изобретению диодов, а позже транзисторов и интегральных микросхем.
В 1958 году двое учёных, живущих в совершенно разных местах, изобрели практически идентичную модель интегральной схемы. Один из них, Джек Килби, работал на TexasInstruments, другой, Роберт Нойс, был одним из основателей небольшой компании по производству полупроводников FairchildSemiconductor. Обоих объединил вопрос: «Как в минимум места вместить максимум компонентов?». Транзисторы, резисторы, конденсаторы и другие детали в то время размещались на платах отдельно, и учёные решили попробовать их объединить на одном монолитном кристалле из полупроводникового материала. Только Килби воспользовался германием, а Нойс предпочёл кремний. В 1959 году они отдельно друг от друга получили патенты на свои изобретения — началось противостояние двух компаний, которое закончилось мирным договором и созданием совместной лицензии на производство чипов. После того как в 1961 году FairchildSemiconductorCorporation пустила интегральные схемы в свободную продажу, их сразу стали использовать в производстве калькуляторов и компьютеров вместо отдельных транзисторов, что позволило значительно уменьшить размер и увеличить производительность.
Первая советская полупроводниковая микросхема была создана в 1961 году в Таганрогском радиотехническом институте, в лаборатории Л. Н. Колесова. 50 лет первой интегральной микросхеме.
Первая в СССР полупроводниковая интегральная микросхема была разработана (создана) на основе планарной технологии, разработанной в начале 1960 года в НИИ-35 (затем переименован в НИИ "Пульсар") коллективом, который в дальнейшем был переведён в НИИМЭ (Микрон). Создание первой отечественной кремниевой интегральной схемы было сконцентрировано на разработке и производстве с военной приёмкой серии интегральных кремниевых схем ТС-100 (37 элементов — эквивалент схемотехнической сложности триггера, аналога американских ИС серии SN-51 фирмы TexasInstruments). Образцы-прототипы и производственные образцы кремниевых интегральных схем для воспроизводства были получены из США. Работы проводились НИИ-35 (директор Трутко) и Фрязинским заводом (директор Колмогоров) по оборонному заказу для использования в автономном высотомере системы наведения баллистической ракеты. Разработка включала шесть типовых интегральных кремниевых планарных схем серии ТС-100 и с организацией опытного производства заняла в НИИ-35 три года (с 1962 по 1965 год). Ещё два года ушло на освоение заводского производства с военной приёмкой во Фрязино (1967 год).
Уровни проектирования
Логический — логическая схема (логические инверторы, элементы ИЛИ-НЕ, И-НЕ и т. п.).
Схемо- и системотехнический уровень — схемо- и системотехническая схемы (триггеры, компараторы, шифраторы, дешифраторы, АЛУ и т. п.).
Электрический — принципиальная электрическая схема (транзисторы, конденсаторы, резисторы и т. п.).
Физический — методы реализации одного транзистора (или небольшой группы) в виде легированных зон на кристалле.
Топологический — топологические фотошаблоны для производства.[Прим. 1]
Программный уровень — позволяет программисту программировать (для микроконтроллеров и микропроцессоров) разрабатываемую модель используя виртуальную схему.
В настоящее время большая часть интегральных схем проектируется при помощи специализированных САПР, которые позволяют автоматизировать и значительно ускорить производственные процессы, например, получение топологических фотошаблонов.
Классификация
Степень интеграции
В СССР были предложены следующие названия микросхем в зависимости от степени интеграции, разная для цифровых и аналоговых микросхем (указано количество элементов для цифровых схем):
· малая интегральная схема (МИС) — до 100 элементов в кристалле,
· средняя интегральная схема (СИС) — до 1000 элементов в кристалле,
· большая интегральная схема (БИС) — до 10000 элементов в кристалле,
· сверхбольшая интегральная схема (СБИС) — до 1 миллиона элементов в кристалле,
· ультрабольшая интегральная схема (УБИС) — до 1 миллиарда элементов в кристалле,
· гигабольшая интегральная схема (ГБИС) — более 1 миллиарда элементов в кристалле.
В настоящее время название УБИС и ГБИС практически не используется (например, последние версии процессоров Itanium, 9300 Tukwila, содержат два миллиарда транзисторов), и все схемы с числом элементов, превышающим 10 000, относят к классу СБИС, считая УБИС его подклассом.
Технология изготовления
· Полупроводниковая микросхема — все элементы и межэлементные соединения выполнены на одном полупроводниковом кристалле (например, кремния, германия, арсенида галлия).
· Плёночная микросхема — все элементы и межэлементные соединения выполнены в виде плёнок:
