Реферат: Измерения при эксплуатации объектов ракетно-космической техники

Радиотелеметрические измерения являются основным источником информации о работе бортовых систем, приборов и агрегатов летательного аппарата, медико-биологическом состоянии экипажа и состоянии окружающей среды.

Большая сложность и стоимость современных ракет и КА обусловили повышенные требования к количеству контролируемых параметров, точности измерений, дальности приема, что привело к существенному усложнению радиотелеметрических систем (РТС).

В настоящее время РТС представляют собой сложный информационно-измерительный комплекс, включающий бортовую и наземные подсистемы, каналы связи, а также специализированные или универсальные ЭВМ, предназначенные для обработки результатов; измерений. Как видно из рисунка 5., радиотелеметрическая система состоит из бортовой измерительно-передающей и наземной приемно-регистрирующей аппаратуры.

При радиотелеметрических измерениях каждая из n измеряемых физических величин через какой-то элемент связи поступает на датчик, представляющий собой информационное устройство, преобразующее контролируемую физическую величину в электрический сигнал, удобный для дальнейшей обработки и передачи по радиолинии. Однотипные электрические сигналы с датчиков поступают на суммирующее и кодирующее устройства, в которых производится объединение сигналов всех датчиков общий суммарный сигнал. При этом сигнал каждого датчика наделяется характерным ему признаком, позволяющим выделить этот сигнал в наземном регистрирующем устройстве. Суммарный сигнал поступает на передающее устройство и излучается в заданном направлении. Излучаемый с борта летательного аппарата сигнал принимается и регистрируется наземной станцией. Принятый антенной наземной станции сигнал передается в приемное устройство, на выходе которого выделяется суммарный сигнал всех датчиков, подобный сигналу на выходе схемы объединения каналов. Этот сигнал поступает на индикаторное устройство, а затем в разделитель каналов, где по характерным для каждого сообщения признакам разбивается на параллельный поток каналов.

С целью последующей обработки и документирования сообщений вся полученная информация записывается на различных видах носителей или передается на централизованный пункт автоматической обработки измерений.

Используемые при испытаниях и эксплуатации ракет и космических аппаратов РТС можно классифицировать по следующим основным признакам.

1. По назначению:

для испытаний и летно-конструкторской отработки новых образцов ракет и КА;

для оперативного контроля и управления полетом ракет и КА в условиях их нормальной эксплуатации.

2. По виду представления телеметрируемых сигналов:

аналоговые;

дискретно-аналоговые;

дискретно-цифровые.

3. По способу разделения каналов:

с временным разделением каналов (ВРК);

с частотным разделением каналов (ЧРК);

с кодовым разделением каналов (КРК);

с комбинированным разделением каналов.

4. По цикличности формирования выборок сигналов с датчиков:

циклические,

ациклические.

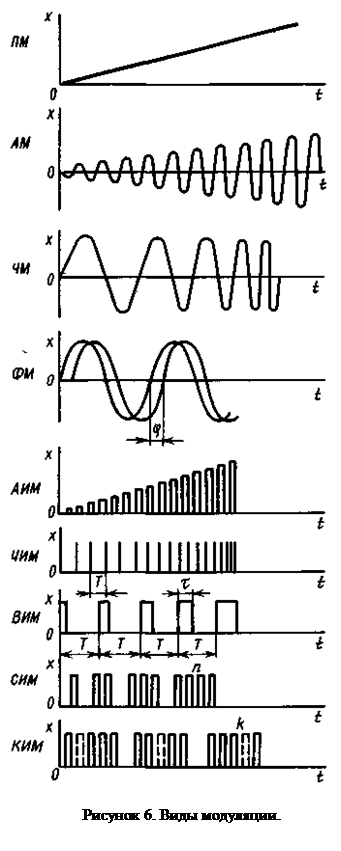

5. По виду модуляции первичных сигналов:

амплитудно-импульсная модуляция (АИМ);

широтно-импульсная модуляция (ШИМ);

фазово-импульсная модуляция (ФИМ);

амплитудная модуляция (AM);

фазовая модуляция (ФМ);
