Реферат: Кинотеатр на 280 мест

XI.Перекрытия.

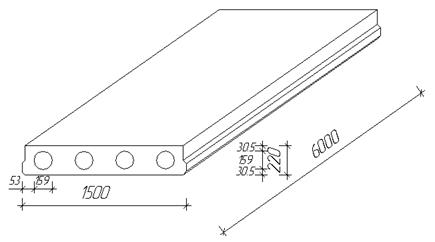

Для перекрытия административных помещений кинотеатра используются плиты с круглыми … длиной 6,0 м, шириной 1,5 м и высотой 0,22 м, которые формируются из бетона марки 200. Глубина опирания плит на кирпичные стены – 90 мм. Плиты укладываются по слою цементного песчаного раствора М 100 толщиной 100 мм. Швы между панелями заделываются по всей толщине М 100 толщиной 10 мм. Каждая третья плита анкеруется. Анкеры выполняются из круглой арматурной стали ф6 мм: для наружных стен из одного стержня, для внутренних – составные. Перед заделкой в кирпичную кладку анкеры плотно подтягиваются к строповочным петлям. После установки они накрываются для защиты от коррозии слоем цементного раствора 30 мм. Для перекрытия применены плиты марки. ПК 6-60.15 ; ПК 6-60.12 ;ПК 6-90.15;ПК 6-90.12

XI1.Подвесные потолки.

В здании кинотеатра подвесные потолки использованы в зрительном зале, чтобы скрыть плиты покрытия, устроить осветительную аппаратуру, расположить вентиляцию.

Конструкция подвесного потолка состоит из несущих элементов в виде подвесок и несущих блоков. Подвеска выполняется из стали 10 мм, закрепляется в швы между панелями с шагом 1,5 м. К нижней части подвески привариваются несущие блоки, состоящие из уголков 40х40 мм. К несущим блокам крепятся направляющие блоки из двутаврового алюминиевого профиля с шагом в зависимости от используемых плит подвесного потолка

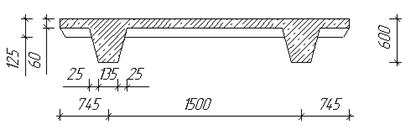

Для покрытия административного блока кинотеатра, буфета с подсобными помещениями, которые занимают первый этаж проектируемого здания, использованы плиты покрытия марки ПК 6-60.15. В покрытии зала применены плиты типа «ТТ» длиной 18 м, шириной – 3 м, высотой продольного ребра плиты 600 мм. Марка плиты – ПТТ 6-150.30.

Здесь представлен чертеж плиты покрытия.

7
. ТЕХНИЧЕСКОЕ И ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

Проектируемое здание имеет централизованную систему теплоснабжения с врезкой в городскую тепловую сеть. Система отопления принята двухтрубной, с нижней врезкой, Водоснабжение централизованное с врезкой в городскую артерию питьевой воды, качество которой соответствует ГОСТ 28.74-82 "Вода питьевая». Система водоснабжения принята по кольцевой схеме, что обеспечивает бесперебойную подачу воды при возникновении пожара.

Система водоотведения принята раздельной, с централизованной очисткой хозяйственно-бытовых вод.

Кинотеатр оборудуется системой вентиляции, которая осуществляет удаление загрязненного воздуха и подачу чистого. Она состоит из устройств для нагрева, увлажнения и осушения приточного воздуха.

Здание также оборудуется автоматизированной, которая обеспечивает электрической энергией инженерное оборудование кинотеатра (напряжение 380 В) и бытовую сеть (напряжение 220В).

Для осуществления показа фильмов установлено два стандартных кинопроектора для 35-мм фильмов.

8. Акустический расчет.

Акустические качества помещений характеризуются временем реверберации. Реверберацией называется процесс затухания звука после прекращения звучания источника, происходящие вследствие многократного отражения звуковых волн от ограждающей поверхности. Время, в течение которого плотность звуковой энергии после прекращения звучания источника снижается в 106 раз, называется временем стандартной реверберации. Расчетное время реверберации не должно отклоняться от рекомендуемого на 10%. Расчет ведется для трех частей: 125,500 и 2000 Гц. Рекомендуемое время реверберации задается СНиПом II-73-76 «Кинотеатры» в зависимости от объема зрительного зала.

Расчет сводится к определению времени реверберации Т на трех частотах: 125 Гц, 500 Гц, 2000 Гц.

Для частот 125 Гц и 500 Гц время реверберации определяется:

, сек
