Уровень собственных шумов резистора – отношение электрического напряжения помех резистора, возникающих при прохождении по нему постоянного электрического тока, к приложенному напряжению. По уровню шумов некоторые стандартные непроволочные резисторы делят на группы. Например: А – группа резисторов, уровень собственных шумов которых не более 1 мкВ/В в полосе частот 60 Гц ¸ 6 кГц.

Уровень собственных шумов характеризуется отношением среднеквадратичного значения э.д.с. шумов резистора Е_ш к постоянному напряжению U₀ приложенному к резистору (измеряется в мкВ на 1В приложенного напряжения).

Для непроволочных резисторов, к которым не приложено напряжение, а также проволочных резисторов при температуре 20°С, уровень собственных шумов определяется по формуле:

мкВ,

где DF — полоса рабочих частот, кГц; R. — номинальное значение сопротивления резистора, кОм.

Частотные свойства резисторов определяются номинальным сопротивлением и распределенными реактивными (паразитными) параметрами (индуктивностью и емкостью). Активное сопротивление резистора на переменном токе зависит от его номинального сопротивления, его емкости и индуктивности. В свою очередь, собственная распределенная емкость и индуктивность резистора зависят от его формы и числа витков спиральной нарезки резистивного элемента.

Стабильность резистора характеризуется изменением параметров под влиянием окружающей среды, электрической нагрузки, а также с течением времени при эксплуатации и хранении.

Специфическими параметрами переменных резисторов являются функциональная характеристика и разрешающая способность.

Функциональная характеристика — зависимость сопротивления от перемещения (угла поворота) подвижной системы. По характеру функциональной зависимости переменные резисторы разделяются на линейные (тип А) и нелинейные: с логарифмической (тип Б) и обратно логарифмической (тип В) зависимостями. Выпускаются резисторы и с другими зависимостями.

Для переменных резисторов общего назначения допуск отклонения от заданной кривой составляет 5...20%, для прецизионных – 0,05...1%.

Разрешающая способность показывает, какие наименьшие изменения угла поворота или перемещения подвижной системы резистора могут быть различимы. Она характеризуется минимально возможным изменением сопротивления при минимально возможном перемещении подвижного контакта. Для переменных резисторов общего назначения разрешающая способность составляет 0,1...3%, для прецизионных - тысячные доли процента.

Обозначение резисторов широкого применения состоит из начальных букв — краткой характеристики резистора (например, резистор ВС — высокой стабильности, МЛТ — металлопленочный лакированный теплостойкий) — с дальнейшим указанием мощности, номинала и допускаемого отклонения, разделяемых дефисом. Например, резистор МЛТ-0,125-5,1 кОм ±5%.

В новых типах резисторов введена новая система обозначений. Буква С обозначает резистор постоянного сопротивления, СП — резистор переменного сопротивления. Далее следует цифра, указывающая на специфическую особенность резистора в зависимости от материала токопроводящего слоя:

1 — непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрические и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные. После первой цифры через дефис ставится вторая цифра, обозначающая регистрационный номер данного типа резистора; далее следуют цифры, указывающие мощность, номинальное значение, допускаемое отклонение. В обозначении переменных резисторов после цифр регистрационного обозначения может стоять буква, указывающая на конструктивные особенности и вид исполнения. Например: резистор С4-1-0,5-30 ± 10%; резистор С2-7Е-0,5 Вт-8,2 Ом ± 5%; резистор СП-39А-0,5Вт-4,7кОм ± 10%В.

При выпуске резисторов для их маркировки применяется кодированное обозначение. Оно состоит из кодированных обозначений номинала и допуска сопротивления. Буква кода обозначает множитель, составляющий значение сопротивления, и определяет положение запятой десятичной дроби. Буквами R, K, M, G, T (Е, К, М, Г, Т) обозначаются множители: 1, 10³ , 10⁶ , 10⁹ , 10¹² , для сопротивления выраженного в Омах.

Пример: 1К5В — резистор 1,5 кОм, допуск ± 20%; 2М2Ф — резистор 2,2 МОм, допуск ±30%.

1.1 Резисторы постоянного сопротивления

Углеродистые резисторы. Резистивный элемент этих резисторов представляет собой тонкую пленку углерода, осажденную на основание из керамики. В качестве основания обычно используются стержни или трубки. Углеродистые резисторы характеризуются высокой стабильностью сопротивления, низким уровнем собственных шумов, небольшим отрицательным ТКС, слабой зависимостью сопротивления от частоты и приложенного напряжения. Бороуглеродистые резисторы типа БЛП по стабильности сопротивления могут не уступать проволочным резисторам. ТКС этих резисторов равен – (0,012…0,025) %/⁰ С.

Композиционные резисторы. Резистивный элемент этих резисторов изготовляют на основе композиций, состоящих из смеси порошкообразного проводника (сажа, графит и др.) и органического или неорганического диэлектрика. Композиционные резисторы выпускают пленочного и объемного видов. Пленочные композиционные резисторы по конструкции подобны углеродистым, но отличаются большей толщиной пленки. Объемные резистивные элементы изготовляют в виде стержня путем прессования композиционной смеси, пленочные – путем нанесения композиционной смеси на изоляционное основание.

Пленочные композиционные резисторы характеризуются сильной зависимостью сопротивления от напряжения, низкой стабильностью параметров и очень высокой надежностью. Объемные композиционные резисторы с органическими связующими материалами отличаются высокой стабильностью параметров, сравнительно низкой надежностью и пониженным уровнем собственных шумов, а с неорганическими связующими материалами – очень высокой надежностью, низкой стабильностью сопротивления от частоты до 50 кГц. Сопротивление этих резисторов практически не зависит от напряжения.

Металлопленочные резисторы содержат резистивный элемент в виде очень тонкой (десятые доли микрометра) металлической пленки, осажденной на основание из керамики, стекла, слоистого пластика, ситалла или другого изоляционного материала. Металлопленочные резисторы характеризуются высокой стабильностью параметров, слабой зависимостью сопротивления от частоты и напряжения и высокой надежностью. Недостатком некоторых металлопленочных резисторов является пониженная надежность при повышенной номинальной мощности, особенно при импульсной нагрузке. ТКС резисторов типов ОМЛТ не превышает 0,02. Уровень шумов резисторов группы А не более 1 мкВ/В, группы Б - не более 5 мкВ/В.

Металлоокисные резисторы изготовляются нам основе окислов металлов, чаще всего двуокиси олова. По конструкции они не отличаются от металлопленочных, характеризуются средней стабильностью параметров, слабой зависимостью сопротивления от частоты и напряжения, высокой надежностью.

Проволочные резисторы постоянного сопротивления обычно выполняют на цилиндрическом изоляционном основании с одно- или многослойной обмоткой. Провод и контактные узлы защищают, как правило, эмалевыми покрытиями. Проволочные резисторы характеризуются высокой стабильностью сопротивления, низким уровнем собственных шумов, большой допустимой мощностью рассеяния, высокой точностью сопротивления. Эти резисторы обладают сравнительно большими паразитными реактивными параметрами и поэтому применяются лишь на сравнительно низких частотах. В качестве обмоточных проводов используются провода высокого сопротивления. Для уменьшения паразитных параметров проволочных резисторов применяют намотки специальных видов.

1.2 Обозначения резисторов на электрических схемах

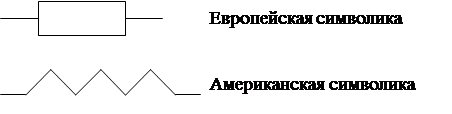

Резистор обозначают на электрических схемах в виде:

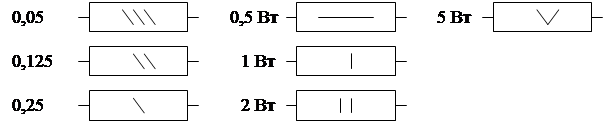

Номинальную мощность рассеяния резистора (от 0,05 до 5 Вт) обозначают специальными знаками внутри символа:

Постоянные резисторы могут иметь один или несколько выводов:

Сопротивление постоянного резистора изменить невозможно. Если в цепи необходимо установить определенный ток или напряжение, возле символа резистора ставят звездочку и резистор подбирают.

1.3 Конструкция дискретных резисторов

Сопротивление резистора — это один из основных параметров, который учитывают при конструировании резистора, а также при выборе его для применения в конкретной схеме. Схемы конструкций наиболее распространенных проводящих элементов резисторов показаны на рис. 1.1.

Сопротивление резистора определяется геометрическими размерами и свойствами материала проводящего участка элемента:

,
