Реферат: Линии связи
Диаметр кабеля бронированного круглыми проволоками:
D к = 30,96 + 2 ∙ 2 + 2(2 + 4 + 2) = 50,96 мм

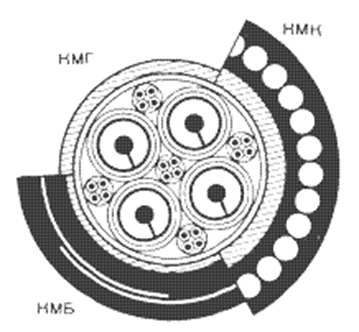

Чертеж поперечного разреза кабеля.
Таким образом, в курсовом проекте используем следующие типы кабелей:
1). КМАШп-4 с четырьмя среднегабаритными коаксиальными парами с шайбовой полиэтиленовой изоляцией в алюминиевой оболочке с защитным покровом типа Шп, для прокладки в кабельной канализации.
2). КМАБпШп-4 с четырьмя среднегабаритными коаксиальными парами с шайбовой полиэтиленовой изоляцией в алюминиевой оболочке, бронированный стальными лентами с защитным покровом типа БпШп, для прокладки в грунт.
3). КМАКпШп-4 с четырьмя среднегабаритными коаксиальными парами с шайбовой полиэтиленовой изоляцией в алюминиевой оболочке, бронированный стальными проволоками с защитным покровом типа КпШп, для прокладки через судоходные реки.
7. Расчет параметров передачи.
Расчет первичных ( R, L, C, G) и вторичных ( α, ß, Zв, Vф) параметров передачи выполняется для пяти значений частот.
Параметры передачи для ЦСП рассчитаем на частотах: 0,1 ƒ т; 0,25 ƒ т; 0,5 ƒ т; 0,75 ƒ т; ƒ т . Для ЦСП скорость передачи в кбит/с равна тактовой частоте ƒ т системы передачи в кГц. Для выбранной в проекте ЦСП ИКМ-1920 ƒ т = 140 МГц.
Таким образом, параметры передачи необходимо рассчитать на частотах:
0,1 ƒ т = 14 МГц;
0,25 ƒ т = 35 МГц;
0,5 ƒ т = 70 МГц;
0,75 ƒ т = 105 МГц;
ƒ т = 140 МГц.
Расчет первичных параметров передачи коаксиальных пар из меди производится по следующим формулам:
- активное сопротивление, в Ом/км
| R = 0,0835 ∙ ( | 1 |
+ | 1 |
) ∙ √ ƒ , | (7.1) |
| D | d |
где D = 10,57 мм – внутренний диаметр внешнего проводника КП;
d = 2,9 мм – диаметр внутреннего проводника.
- индуктивность, в Гн/км
| L = [ 2 ∙ ln |
D |
+ |
