Реферат: Матеріально-технічна база підприємств агропромислового комплексу з ремонту і технічного обслуговування

10

7

84

20

12

167

30

20

249

40

26

332

Розмір території, га 0,91 1,68 2,18 2,96

Площа, м2:

під будівлями і спорудами

під дорогами з твердим покриттям

1118 1970

1244 3050

1406 3930

1680 5500

Майданчики для зберігання машин з ґрунтовим поліпшеним покриттям, м2 1440 3180 4800 6440

На малюнку 2 представлено технологічне планування типового пункту технічного обслуговування бригади або відділення з парком на 20 тракторів. Такі проекти знаходять широке вживання.

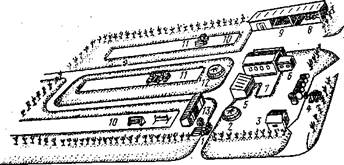

Мал. 2. Пункт технічного обслуговування –машин бригади (відділення) на 20 тракторів: 1 – пост зовнішнього миття машин; 2 – резервуар для води на 50 м³ ; 3 – склад масел; 4 – пост заправки з роздаточною колонкою; 5 – навіс для регулювання сільськогосподарських машин; 6 – майстерня з електростанцією; 7 – майданчик для регулювання машин; 8 – гараж для пересувних агрегатів технічного обслуговування; 9 – склад для зберігання вузлів і деталей, що знімаються; 10 – майданчик короткочасної стоянки машин; Я – майданчики для тривалого зберігання машин; 12 – протипожежний резервуар для води на 100 м³ ; 13 – склад

Майданчик для зовнішнього миття машин споруджують у всіх пунктах за типовим проектом №816–73. Вона дозволяє обслуговувати машини завдовжки до 12 м і шириною 6 м. Насосні установки, вживані для миття, повинні мати робочий тиск не менше 2,5 кг/см^2, продуктивність 20–30 л/міни і забезпечувати забір рідини з водоймищ на висоту 4–6 м. Вказаним умови! задовольняє насосна установка типа ПС. Проте при її експлуатації не можна застосовувати миючі розчини на лужній або кислотній основі.

На межі між майданчиками ремонту і короткочасної стоянки розташована типова опалювальна майстерня. В ній влаштована кузня, електрогазозварювання (де працює коваль і зварювач), ділянка обслуговування паливної апаратури і електроустаткуванні, бокс для ремонту машин з окремими воротами. Через них можна закотити в бокс будь-яку машину шириною до 5 м і заввишки до 3 м. В будівлі майстерні розміщений і пост технічного обслуговування тракторів. Тут працює майстер-наладчик. Більш детально характеристика типових майстерень ПТО буде приведена нижче.

На пунктах технічного обслуговування передбачений навіс з монорельсом і бетонним майданчиком (типовий проект №816–72) для роботи в непогожі дні. На вагу обладнаний ручною кішкою (з механізмами підйому і пересування) вантажопідйомністю 3,2 т. Монорельс розташований в центрі майданчика, дозволяє виконувати наступні операції: знімати сільськогосподарські машини, доставлені на автомобілі, причепі, і встановлювати їх на бетонний майданчик; знімати або навішувати різні навісні знаряддя на трактори і інші самохідні машини; вантажити відрегульовані машини на автомобілі і причепи; кантувати регульовані машини і перевіряти їх ходову частину в підведеному поляганні.

Поряд з навісом обладнають майданчик для збірки і регулювання нової техніки; розміщення упакованого устаткування і вузлів машин, що підлягають збірці; майданчики для тимчасової стоянки зібраних і відрегульованих машин. Близько до майданчиків для збірки і регулювання машин часто розташовують складські приміщення для зберігання знятих з машин агрегатів, вузлів і деталей, три типи неопалювальних складів: типовий проект №709–29 – на 10 тракторів; №709–30 – на 20 і 30 тракторів №709–31 – на 40 тракторів. Приміщення складу обладнають стелажами, спеціальними шафами і іншим засобами. Склади мають по три ізольованих один від одного відділення, в яких бережуть акумуляторні батареї; вироби з гуми і текстильних матеріалів, ремені, пневматичні шини; агрегати, вузли і запасні частини, втулково-роликові ланцюги, невеликі машини, обприскувачі, сільськогосподарський інвентар, інструмент, тару і т.д.

Пункт технічного обслуговування посту заправки, який будують по типових проекту №503–16. Паливо на нафтоскладі бережуть в підземних або наземних зварних горизонтальних циліндрово-резервуарах місткістю 10 м³ , масло – в залізних бочка; в складі 3. Паливо з автоцистерн в резервуари сливають по зливному пристрою із спеціальним фільтром.

Трактори і самохідні машини заправляють дизельнимпаливом з одночасним обліком його в літрах паливнороздавальною колонкою 03–1769 з електрично приводом, видають автомобільний бензин паливною колонкою ТК-40 і 376-М

Для стоянки пересувних засобів технічного обслуговування, що базуються на пункті технічного обслуговування, передбачений гараж.
