Реферат: Методи обробки ЕЕГ

На рис. 7 наведені графіки зміни фази ЕЕГ потиличної області правої півкулі мозку здорового випробуваного. На графіку виділені (пунктирними лініями) смуги частот, що відповідають фізіологічним ритмам. Поточні частоти визначалися за фазовою кривою, отриманою при апроксимації відрізків кривої прямими лініями.

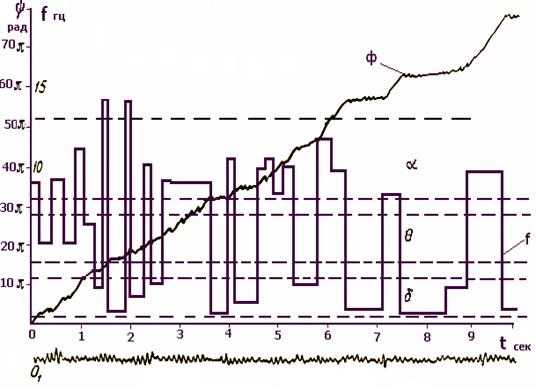

Рисунок 7 – Графіки зміни фази та частоти ЕЕГ потиличної області правої півкулі мозку здорового випробуваного

Під час розгляду рис. 7 насамперед слід звернути увагу на властиву взагалі ЕЕГ особливість поведінки фазових кривих, що полягає в чергуванні чітко виражених ділянок, які надійно апроксимуються прямими лініями. Така поведінка фазових кривих пояснюється наявністю в ЕЕГ ділянок квазігармонічних включень з частотами, що відповідають різним фізіологічним ритмам.

Фазочастотний аналіз ЕЕГ виділяє лише ті ділянки високочастотних ритмів, які виражені самостійно і не накладаються на низькочастотні коливання ЕЕГ.

На рис. 8 наведена ЕЕГ хворої з пухлиною довгастого мозку. Фазовий аналіз ЕЕГ потиличної області показує відсутність самостійної та модулюючої альфа-періодики. Звертає на себе увагу домінування повільної активності.

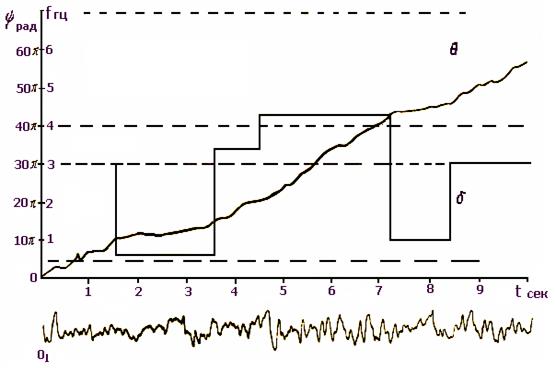

Рисунок 8 – Графіки зміни фази та частоти ЕЕГ хворої з пухлиною довгастого мозку

Фазочастотний метод аналізу ЕЕГ дозволяє простежити за динамікою зміни ЕЕГ, чисельно охарактеризувати тривалість і зміну основних фізіологічних ритмів, а також простежити за зміною частоти в межах кожного ритму. За допомогою цього методу можна простежити зміни в ЕЕГ при патології.
