Реферат: Нарезание резьбы

Плашки

Резьбонарезная плашка - это гайка, превращенная в режущий инструмент путем сверления стружечных отверстий и формирования на зубьях режущих перьев передних и задних углов.

Плашки применяют для нарезания наружных резьб на болтах, винтах, шпильках и других крепежных деталях. По форме наружной поверхности плашки бывают: круглые, квадратные, шестигранные, трубные. Для слесарных работ они делаются разрезными и зажимаются в воротках.

Самое широкое применение нашли плашки круглые, как наиболее технологичные и простые в эксплуатации. Они изготавливаются из калиброванных прутков быстрорежущей стали на токарных прутковых станках-автоматах.

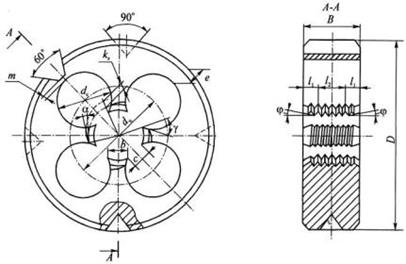

На рис. 7 показана конструкция круглой плашки и ее основные конструктивные и геометрические параметры. Конструктивные параметры: наружный диаметр плашки D толщина В, диаметры стружечных отверстий d_c и окружности их центров d_ц , ширина просвета с,ширина пера b, минимальная толщина стенки е. Геометрические параметры плашки: передний угол γ, задний угол α и угол заборного конуса φ. На наружной поверхности плашки имеются 3 или 4 конических углубления с углом при вершине 90° для крепления в воротке или кольце. На этой же поверхности плашек выполнен трапециевидный паз с углом 60°, образующий перемычку толщиной т = 0,4...1,5 мм, которую после двух-трех переточек плашки разрезают.

а)

б)

Рис. 7. Плашки: а - конструктивные элементы круглой плашки, б – фотография плашки

Вопросы по реферату .

1. Назовите типы резьб.

2. Характеристика метрической резьбы.

3. Характеристика дюймовой резьбы.

4. Характеристика трубной цилиндрической резьбы.

5. Характеристика трубной конической резьбы.

6. Характеристика трапецеидальной резьбы.

7. Характеристика упорной резьбы.

8. Характеристика круглой резьбы.

9. Характеристика прямоугольной резьбы.

10. Применение резьбовых резцов.

11. Определение гребенков и их применение.

12. Назовите виды резьбонарезных фрез.

13. Определение метчика.

14. Типы метчиков.

15. Определение плашки.

Список использованной литературы.

1. Ачкасов Н.А., Терган В.С. «Технология точного приборостроения» - М., Высшая школа, 1973.

2. Беспалов Б.Л., Глейзер Л.А. «Технология машиностроения (спец. часть) - М., Машиностроение,1973

3. Данилевский В.В. «Технология машиностроения» - М., Высшая школа, Москва, 1967

4. Технология машиностроения. - М., Машиностроение 1990
