Отсутствие клапанов позволяет иметь у роторных насосов значительно большую быстроходность, т. е. число рабочих циклов в единицу времени. Кроме того, это обеспечивает роторным насосам и второе отличие от поршневых насосов — обратимость, т. е. практически любой роторный насос может быть использован в качестве гидродвигателя.

Важной конструктивной особенностью роторных насосов является многокамерность. Это обеспечивает им большую равномерность подачи по сравнению с возвратно-поступательными насосами. Однако их подача не может быть абсолютно равномерной, и ее пульсация всегда имеет место. Эта пульсация всегда меньше для насосов с нечетным числом рабочих камер.

Роторные насосы обладают и существенным недостатком, который вытекает из их конструктивных особенностей. Дело в том, что жидкость, которую перекачивает роторный насос, должна одновременно обеспечивать смазывание его поверхностей. Поэтому она должна быть чистой и неагрессивной по отношению к материалу насоса, а также обладать смазывающими способностями.

Отсутствие клапанов в роторных насосах повлекло за собой значительное уменьшение гидравлических потерь, что позволяет пренебрегать ими и принимать гидравлический КПД равным единице (ηг = 1). Таким образом полный КПД (ηн) роторного насоса равен произведению объемного (ηo) и механического (ηм) КПД (η н = η м *η0)

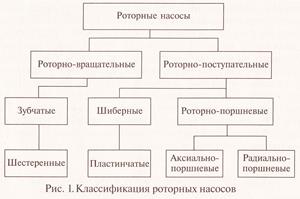

Роторные насосы имеют чрезвычайно большое разнообразие конструкций. Классификацию этих насосов определяет ГОСТ 17398—72, который включает всевозможные конструктивные исполнения. В данной схеме приводится упрощенный вариант классификации роторных насосов, в которую включены наиболее используемые в машиностроении насосы (рис. 1).

Как следует из анализа схемы (см. рис. 1), все роторные насосы делятся на две большие группы. В первую группу входят насосы, использующие только вращательное движение. Во вторую группу включены насосы с вращательным и возвратно-поступательным движением.

Из роторно-вращательных насосов наибольшее распространение получили шестеренные насосы, которые применяются практически во всех отраслях машиностроения. Из роторно-поступательных достаточно широко используются пластинчатые и роторно-поршневые насосы которые в свою очередь делятся на аксиально-поршневые и радиально поршневые.

Пластинчатый роторный насос

Пластинчатый насос — это роторно-поступательный насос с рабочими органами (вытеснителями) в виде плоских пластин. Пластинчатые насосы могут быть однократного, двукратного или многократного действия.

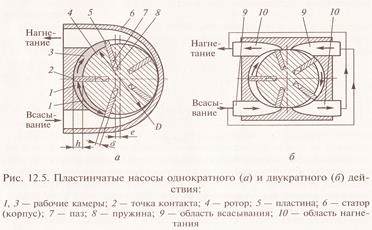

На рис. 1, а приведена конструктивная схема пластинчатого насоса однократного действия.

В пазах вращающегося ротора 4, ось которого смещена относительно оси неподвижного статора 6 на величину эксцентриситета (е), установлены несколько пластин 5 с пружинами 8. Вращаясь вместе с ротором, эти пластины одновременно совершают возвратно-поступательное движение в пазах 7 ротора. Рабочими камерами являются объемы 1 и 3, ограниченные соседними пластинами, а также поверхностями ротора 4 и статора 6. При вращении ротора рабочая камера 1, соединенная с полостью всасывания, увеличивается в объеме и происходит ее заполнение. Затем она переносится в зону нагнетания. При дальнейшем перемещении ее объем уменьшается и происходит вытеснение жидкости (из рабочей камеры 3).

Для расчета рабочего объема пластинчатого насоса (Wo) может быть использована формула

Wo = к z WK

взятая вот от сюда; при этом объем рабочей камеры (Wk) следует определять в ее крайнем левом положении, т. е. когда она изолирована от полостей всасывания и нагнетания. В этом случае

Wk = L*h*b

где h — высота рабочей камеры (h = 2e); L — средняя длина части окружности, ограниченной двумя пластинами; b — ширина пластины.

Длина (L) может быть приближенно определена по диаметру ротора D с учетом толщины пластины (δ) и числа пластин (z) т. е.

(L = (3.14*D- δ*z)).

Тогда с учетом вышеописанных формул получим приближенную зависимость для вычисления рабочего объема пластинчатого насоса:

Wo = 2e *(3.14*D- δ*z)*b*k

Из анализа последней формулы следует, что для увеличения рабочего объема пластинчатого насоса (Wo) при сохранении его габаритов, т. е. размеров D и b, необходимо увеличивать эксцентриситет (е).

Кроме того, рабочий объем пластинчатого насоса может быть увеличен за счет кратности его работы (k), что достаточно широко применяется на практике. На рис. 1, б приведена конструктивная схема пластинчатого насоса двукратного действия. Внутренняя поверхность такого насоса имеет специальный профиль, что позволяет каждой пластине за один оборот вала дважды производить подачу жидкости. У пластинчатого насоса двукратного действия имеются две области всасывания 9, которые объединены одним трубопроводом, и две области нагнетания 10, также объединенные общим трубопроводом. На практике применяются насосы и с большей кратностью, но их конструкции сложнее, поэтому использование таких насосов ограничено.

Для пластинчатых насосов важным является обеспечение герметичности в месте контакта пластины и корпуса (точка 2 на подач пластинчатого насоса рис. 1, а). В насосах с высокими скоростями это может быть получено за счет центробежных сил. В конструкции, показанной на рис. 1, а, герметичность обеспечивают пружины 8. В некоторых насосах это достигается за счет давления, создаваемого в пазах 7.

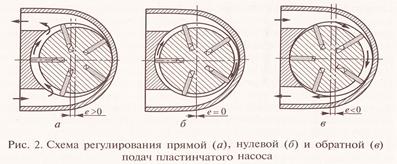

Насосы могут быть регулируемыми, т.е. иметь переменный рабочий объем. Конструкция пластинчатого насоса однократного действия позволяет изменять его рабочий объем в процессе работы. Для этого достаточно сделать вал ротора подвижным относительно корпуса. Тогда при смещении ротора 4 влево можно не только уменьшить величину (e), а следовательно, подачу насоса, но и изменить направление потока жидкости (при е < 0), не меняя направления вращения вала. Для иллюстрации этого на рис. 2 показаны три характерных положения ротора регулируемого пластинчатого насоса.

Следует отметить, что пластинчатые насосы двукратного и многократного действия не могут быть регулируемыми.

Пластинчатые насосы компактны, просты в производстве и надежны в эксплуатации. Поэтому они нашли применение в технике, в первую очередь в станкостроении. Максимальные давления, создаваемые ими, составляют 7... 14 МПа. Частоты вращения пластинчатых насосов обычно находятся в диапазоне 1000... 1500 об/мин. Полные КПД для большинства составляют 0,60...0,85, а объемные КПД — 0,70...0,92.
