Реферат: Оборудование при фонтанной эксплуатации

Без обозначения - натягом.

По исполнению:

Без обозначения — нормальное;

Коррозионностойкие:

К1 - углекислотостойкое (СОг не более 10% об.);

К2 - сероводородостойкое (H₂ S и С0₂ не более 10% об. каждого компонента);

КЗ - сероводородостойкое (HfeS и С0₂ свыше 10%, но не более 25% об. каждого компонента);

Т - термостойкое (для рабочих сред с температурой более 150°С).

Условное обозначение пакера должно включать:

1) тип;

2) число про­ходных отверстий (для многопроходных пакеров);

3) вид по способно­сти фиксироваться;

4) способы посадки и съема;

5) наружный диаметр;

6) максимальный перепад давления;

7) исполнение.

Например:

Пакер ПВ-Я-118-14 ОСТ 26-02-1016-73 расшифровывается как, пакер с усилием, направленным вверх, однопроходный, фиксируе­мый отдельным устройством, не требующий посадки, освобождаю­щийся натягом, наружным диаметром 118 мм, воспринимающий перепад давления 14 МПа, нормального исполнения.

Структурная схема пакера включает в себя: уплотняющие эле­менты, опору пакера, систему управления пакером, технологические устройства (рис. 1.21 и 1.22).

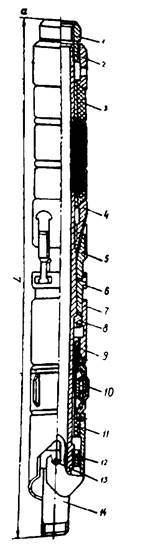

Рис 1.21. Конструкция пакера ПН-ЯМ:

а - пакеры с наружными диаметрами от 150 до 165 мм; 1 - головка пакера; 2 - упор манжет; 3 - манжеты; 4 - конус; 5 — плашка; б - плашкодержатель; 7-цилиндр; 8 - захват. 9- корпус фонаря;

10 — башмак фонаря; 11 - замок, ограничивающий азаимное передвиже­ние ствола пакера и лишних деталей; 12 - гайка; 13 - палец замка; 14 - ствол пакера

Уплотнительные элементы

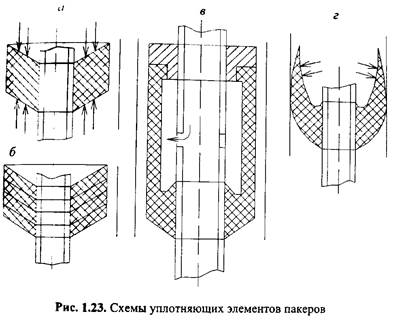

Различные исполнения этих элементов представлены на рисунке 1.23 [6].

Конструкция пакера может содержать один или несколько уп­лотняющих элементов.

В зависимости от конструктивного исполне­ния уплотняющие элементы пакеров делятся на следующие группы:

1) Элементы, деформируемые за счет воздействия осевой нагруз­ки (см. рис. 1.23 а, б ). Материалом для таких уплотнений могут служить резина (см. рис. а), прорезиненная и пропитанная графитом асбестовая ткань (см. рис. б) и для высоких температур - свинец.

Осевая нагрузка может создаваться весом колонны труб или усили­ем, развиваемым поршнем под действием перепада давления среды.

2) Элементы, расширяющиеся при создании в их внутренней по­лости избыточного давления

(см. рис. 1, 23, в). Основным материа­лом для таких уплотнений служит резина.

3) Самоуплотняющиеся элементы (см. рис. 1.23 г, б). Основным материалом для таких уплотнений служит резина.

Самоуплотняющийся элемент - манжета (см. рис. 1.23 г ) спускается в обсадные трубы, прижимаясь к ним с некоторым натягом. По­этому резина должна быть износоустойчивой, и манжета обычно не может использоваться несколько раз.

Опора пакера воспринимает осевые усилия, действующие на пакер.

Опора пакера может осуществляться с упором:
