Основной проблемой при проведении такой обработки является

определение порога P (я взял порог=140), сравнение с которым яркости исходного изображения позволяет определить значение яркости выходного изображения в каждой его точке. Наиболее оправданным для математического описания изображения является применение теории вероятностей, теории случайных процессов и случайных полей. При этом определение оптимального порога бинарного квантования представляет собой статистическую задачу.

Плотность вероятности, описывающая распределение яркости такого изображения, может содержать два хорошо разделяющихся пика. Интуитивно понятно, что порог бинарного квантования следует выбирать посредине провала между этими пиками. Замена исходного полутонового изображения бинарным решает две основные задачи. Во-первых, достигается бульшая наглядность для визуального восприятия, чем у исходного изображения. Во-вторых, ощутимо сокращается объем памяти для хранения изображения, поскольку для бинарного формата запись каждой точки изображения требует лишь 1 бит памяти, в то время как для полутонового изображения – 8 бит. Пример бинаризации исходного изображения приведен на Рис 6.

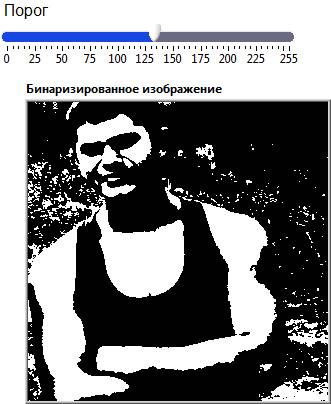

Рис 6

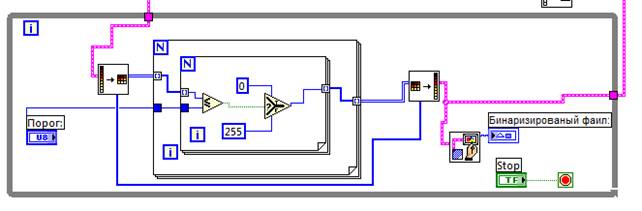

Рис 6

Вывод

В данной курсовой работе была рассмотрена программная среда - LabVIEW. В качестве объекта исследования было использовано восьмибитное изображение размером 300х300 пикселей. Исследуемые изображения отражают закономерности взаимодействия светового и любого другого электромагнитного излучения с отдельными участками изучаемого изображения. Модуляция лучистого потока происходит как по величине его энергии, так и по спектральному распределению и осуществляется в результате взаимодействия ее излучения с исследуемым веществом за счет поглощения, отражения, рассеяния, преломления, поляризации или интерференции. Именно на этих свойствах, как пра­вило, основано использование обработки изображений в системах автоматического анализа с целью извлечения количественной информации об исследуемых объектах.

Одним из достоинств среды LabVIEW является наглядность алгоритма выполнения и интуитивный понятный интерфейс. По моему мнению, спектр решаемых задач в среде Lab VIEW очень широк.

Список литературы

1. Руководство к курсовому проектированию: Обработка данных в средах MathCAD и LabVIEW, Таганрог 2007 г.

2. Жарков Ф.П., Каратаев В.В, Никифоров В.Ф, Панов В.С.

Использование виртуальных инструментов LabVIEW /Под ред.

К.С. Демирчяна и В.Г. Миронова. – М.: Радио и связь, 1999. – 268 с.

3. Тревис Дж. LabVIEW для всех /Пер. с англ. Н.А. Клушина – М.: ДМК

Пресс ; Приборкомплект, 2004. – 544 с.

4. Пейч Л.И., Точилин Д.А., Поллак Б.П. LabVIEW для новичков и

специалистов. – М.: Горячая линия – Телеком, 2004. – 384 с.

Жарков Ф.П., Каратаев В.В, Никифоров В.Ф, Панов B.C. Использование вирту­альных инструментов LabVIEW /Под ред. К.С. Демирчяна и В.Г. Миронова. - М.: Ра­дио и связь, 1999. - 268 с.
