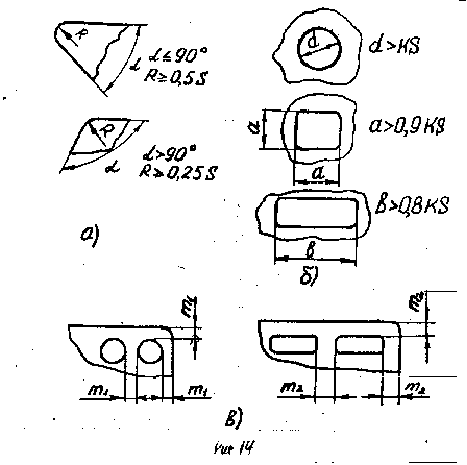

4. Минимальные размеры отверстий, пробиваемые в штампах нор­мальной конструкции: круглых d=(1-1.5)S , квадратных a = (0,9-1,4)S , прямоугольных b = (0,7-1,2)S , овальных c = (0,6-1,1)S для сталей в зависимости от прочности ( бв = 50-70 кгс/мм2) (рис. 14б).

5. Для пробивки отверстий диаметром до 1/3S , применяют спе­циальные штампы.

6. Минимальные расстояния между раздельно пробиваемыми отверстиями круглой и прямоугольной формы a1>(1-1,2)S (рис.14в).

7. Минимальное расстояние между пробиваемым отверстием и ранее полученным контуром детали a2>(0,7-0,9)S (рис.14в).

8. Минимальное расстояние между одновременно пробиваемыми отверстиями равно двум-трем толщинам металла. *

9. Точность размеров определяется в зависимости от толщины штампуемого металла и конфигурации детали, для круглых контуров она находится в пределах 11-14 квалитета.

10. Шероховатость поверхности среза по толщине неоднородна: в зоне среза Rа = 2,5-0,32 мкм, в зоне скола - Rz=80-20 мкм. Технологический маршрут вырубки*пробивки:

а) вырубка - укладка полосы в штамп и установка ее до упора, вырубка детали, удаление детали из штампа (и подача полосы на шаг),

- галтовка (для снятия заусенцев),

- рассортировка деталей и абразивов,

- контроль,

б) пробивка - укладка заготовки в штамп,

- пробивка детали,

-удаление детали из штампа,

- контроль.

Чистовая вырубка и пробивка

Чистовую вырубку и пробивку применяют для исключения недостатков вырубки-пробивки: получения перпендикулярности поверхности среза плоскости детали, устранения прогиба, получения шероховатости по­верхности с параметром Ra = 2,5-0,32 мкм и точности 6-9 квали-

тета.

Зачистка

Зачистка и калибровка применяются для тех же целей, что и чисто­вая вырубка и пробивка, т.е. достижения перпендикулярности поверхности среза плоскости листа, шероховатости Rа = 2,5-0,32 мкм, точности 8-9 квалитета. Зачистка (калибровка)производится на ра­нее полученных вырубкой (пробивкой) заготовках. В этом случае после правки с обрабатываемой поверхности снимают небольшой слой материала - припуск.

Зачистка выполняется по наружному или внутреннему контуру заготов­ки. Минимальная величина припуска на зачистку равна зазору между пуансоном и матрицей при вырубке или пробивке (рис.15). За­чистку применяют для деталей с периметром до 300 мм и толщиной до 10 мм. Зачистка выполняется за один проход для деталей толщи­ной менее 5 мм с плавным очертанием наружного контура. Многократ­ную зачистку применяют для деталей толщиной более 5 мм и для де­талей со сложной конфигурацией наружного контура независимо от толщины. Качество зачистки зависит от величины припуска и распре­деления его по периметру, а при многократной зачистке от распре­деления по переходам.

Применяют также зачистку обжатием в матрице с заваленными кромками, припуск в этом случае составляет 0,04-0,06 мм.

Формообразующие операции

Гибка. Гибка - это формообразующая операция, при которой изменяет­ся кривизна в одном или нескольких участках заготовки.

Изменение кривизны может происходить только при переменных деформациях по толщине; эти переменные деформации вызваны пере­менными напряжениями по толщине. Гибка производится под действи­ем силы, момента или одновременно силой и моментом. Наиболее час­то используется гибка силой (рис.16а).

Исследование процесса гибки показывает, что по толщине напря­жения и деформации не только постепенно изменяются, но и различны

по знаку: в участках, прилегающих к матрице, возникают растягивающие напряжения и деформации растяжения, а участках, прилегающих к пуансону, напряжения и деформации сжатия, что приводит к изменению поперечного сечения (рис.16б). Между этими участками нахо­дятся слои с напряжениями и деформациями равными нулю. В общем случае, слои нулевых напряжений и деформаций (нейтральные слои) не совпадают. Практическое значение имеет положение нейтрального радиуса деформаций, определяемого по формуле
