Реферат: Организация обмена информацией между микроконтроллером семейства MCS-51 фирмы Intel и персональным компьютером

¨ другие - подпрограмма 7 - зарезервированные коды операций для запуска подпрограмм пользователя.

2.3.2.2 Подпрограмма запуска программы пользователя в режиме реального времени

Перед запуском программы пользователя, микроконтроллер принимает из ПК адрес начала программы и сохраняет его в регистре DPTR.

Для приема адреса используется подпрограмма приема двух байтов информации.

Алгоритм запуска программы пользователя в режиме реального времени представлен на рисунке 6.

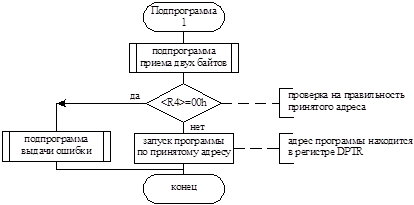

Рис. 6. Алгоритм запуска программы пользователя в режиме реального времени.

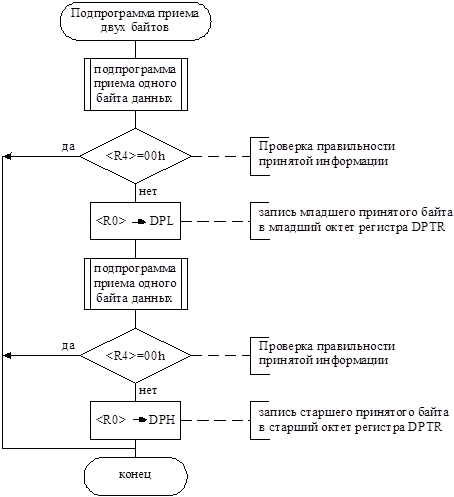

Рис. 7. Алгоритм программы приема двух байтов информации.

Для приема байта информации, подпрограмма использует алгоритм приема одного байта данных. Ошибка приема проверяется по содержимому регистра R4.

Значение первого принятого байта сохраняется в регистре DPL.

Прием второго байта адреса программы пользователя из ПК аналогичен приему первого байта, с той лишь разницей, что его значение сохраняется в регистре DPH.

В случае возникновения ошибки подпрограмма завершает свою работу, оставляя без изменения содержимое регистра R4.

Подпрограмма запуска программы пользователя в режиме реального времени проверяет правильность принятия адреса по регистру R4. В случае возникновения ошибки передает в ПК код 0Fh. После чего возвращается в программу «Монитор»

Непосредственно перед запуском программы пользователя необходимо изменить рабочий БАНК памяти данных МК на БАНК 0.

Алгоритм программы приема двух байтов информации представлен на рисунке 7.

2.3.2.3 Подпрограмма запуска программы пользователя в пошаговом режиме

На этапе отладки прикладной программы очень удобным для разработчика оказывается режим пошагового (покомандного) исполнения программ. Этот режим можно организовать, используя систему прерываний микроконтроллера.

Внешний запрос прерывания не будет обслужен до тех пор, пока обслуживае?
