Реферат: Основание под фундамент
Плиты формуются из бетона марка 150; 200, армированного стальными сетками, расположенными у подошвы. Сетки со швом рабочей арматуры 100; 150 (● Ø 6+9) и монтажной 250;150 (● Ø 4,5) изготавливаются из стержней периодического профиля контактной точечной электросваркой.
* В марку плит с усиленным армированием добавляется индекс «У», например Ф16У. Чертежи плит содержатся во 2-ом выпуске серии 1.112 -1.
2380;
1180;
780
Ф16;Ф16-12;Ф16-8
Ф14;Ф14-12;Ф16-8
Ф12;Ф12-12;Ф12-8
Ф10;Ф10-12;Ф10-8
2380;
1180
Ф8; Ф8-12
Ф6; Ф6-12
600
500
400
300
600
500
400
580
2380;
880
ФБС6; ФБС6-9
ФБС5; ФБС5-9
ФБС4; ФБС4-9
ФБС3; ФБС3-9
Блоки формуются из бетона марки 100, усиленные – из бетона марки 200.
В марку усиленных блоков добавляется индекс «У», например ФБС6-У
280
1180
ФБСН-6
ФБСН-5
ФБСН-4
ЛЕНТОЧНЫЕ БЛОЧНЫЕ ФУНДАМЕНТЫ КИРПИЧНЫХ КРУПНОБЛОЧНЫХ ЗДАНИЙ
| ПЛАН ПОДОШВЫ ФУНДАМЕНТА | ОБЩИЙ ВИД НАРУЖНОЙ СТЕНЫ |
 |  |
| ПЛАН СТЕН ТЕХНИЧЕСКОГО ПОДПОЛЬЯ (ПОДВАЛА) | СЕЧЕНИЯ ФУНДАМЕНТОВ (ПРИ УРОВНЕ ГРУНТОВЫХ ВОД НИЖЕ ПОЛА ПОДВАЛА) |
 |  |
Рис.12.

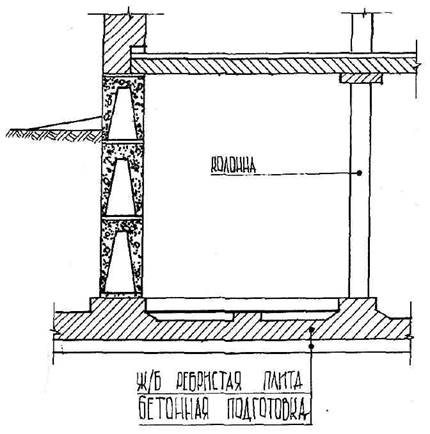

ПЛИТНЫЙ ФУНДАМЕНТ ПОД ЗДАНИЕ ПОВЫШЕННОЙ ЭТАЖНОСТИ
ПЛАН ФУНДАМЕНТА 14 – ти ЭТАЖНОГО ЗДАНИЯ С КИРПИЧНЫМИ СТЕНАМИ
 |
ТИПЫ ОТВЕРСТИЙ | ОБЩИЙ ВИД ФУНДАМЕНТА У ПРОДОЛЬНОЙ СТЕНЫ | ПЛАН СОПРЯЖЕНИЯ СЕТОК ПЛИТЫ ОСНОВАНИЯ |
 |
Рис. 13.
ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ – ЛЕНТОЧНЫЕ ПЛИТНЫЕ
| ПЛАНПОДОШВЫ ФУНДАМЕНТА И СТЕН ТЕХНИЧЕСКОГО ПОДПОЛЬЯ | ОБЩИЙ ВИД СОЧЛЕНЕНИЯ СТЕН |
 | |
| СЕЧЕНИЯ ФУНДАМЕНТОВ (ПРИ УРОВНЕ ГРУНТОВЫХ ВОД НИЖЕ ПОЛА ПОДВАЛА) | |
 | |
| ДЕТАЛИ СОЧЛЕНЕНИЯ ЦОКОЛЬНЫХ ПАНЕЛЕЙ | |
 | |
Рис. 14.
ФУНДАМЕНТЫ КАРКАСНЫХ ЗДАНИЙ
И ОТДЕЛЬНО СТОЯЩИЕ ФУНДАМЕНТЫ
 |
а – план фундамента каркасного здания; б – план здания на отдельно стоящих фундаментах; в – опирание стены на столбчатый фундамент; г – ж – опирание цоколей на сборные башмаки.
Рис. 15.
СТОЛБЧАТЫЕ ФУНДАМЕНТЫ
|
|
1 – фундамент, 2 – цокольная панель, 3 – ригель, 4 – панель стены, 5 – колонна, 6 - настил | ||
СТОЛБЧАТЫЕ ФУНДАМЕНТЫ МАЛОЭТАЖНЫХ ЗДАНИЙ | |||
ПЛАН ФУНДАМЕНТА |
РАЗРЕЗ 1-1 | ||
|
|
|
1 – столб; 2 – рандбалка; 3 – стена; | |
Рис. 16.

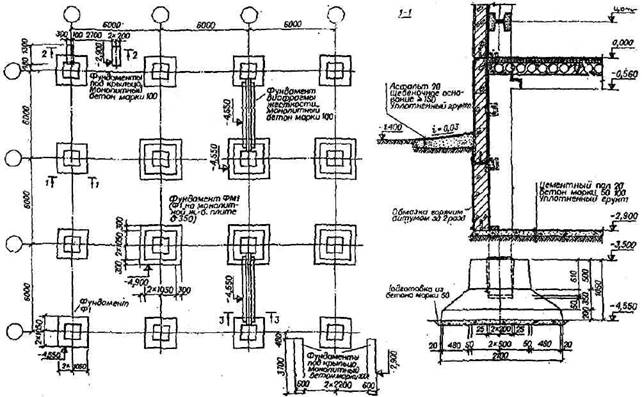

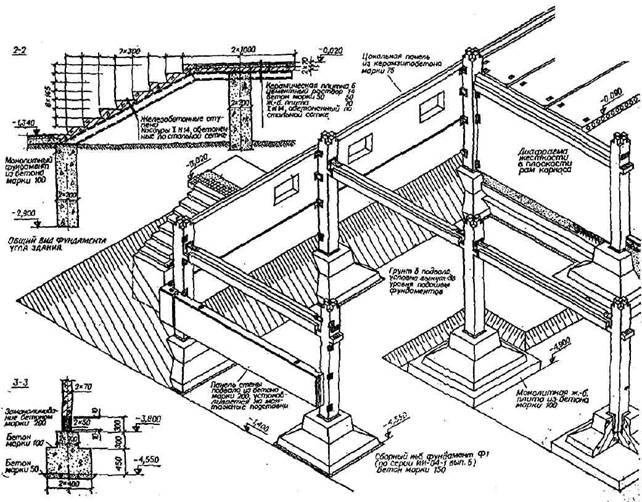

СТОЛБЧАТЫЕ ЖЕЛЕЗОБЕТОННЫЕ ФУНДАМЕНТЫ
ПОД ЗДАНИЕ СО СВЯЗЕВЫМ КАРКАСОМ (СЕРИЯ ИИ - 04)
| ФРАГМЕНТ МАРКИРОВОЧНОГО ПЛАНА | |
 | |
 |
Рис. 17.
МОНОЛИТНЫЙ ФУНДАМЕНТ
 |
СВАЙНЫЕ ФУНДАМЕНТЫ
 |
А – сваи стойки, Б - В – сваи висячие
Рис. 18.

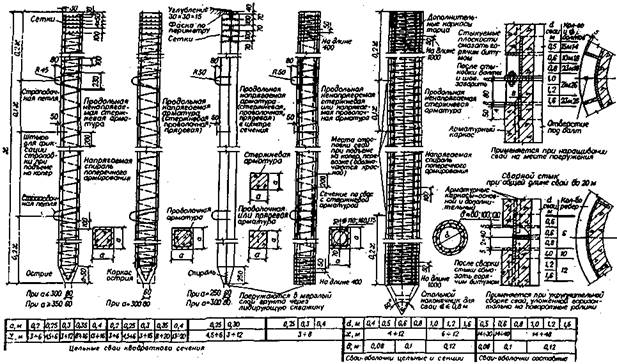

| ПРИЗМАТИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ ЗАБИВНЫЕ СВАИ СПЛОШНОГО СЕЧЕНИЯ | КРУГЛЫЕ ПОЛЫЕ СВАИ-ОБОЛОЧКИ ЦЕЛЬНЫЕ И СОСТАВНЫЕ | |||
| С КРУГЛОЙ ПОЛОСТЬЮ | ДЕТАЛИ СТЫКОВКИ СВАЙ-ОБОЛОЧЕК БОЛТОВОЙ СТЫК ПРИ ОБЩЕЙ ДЛИНЕ СВАИ ДО 48 М | |||
 | ||||

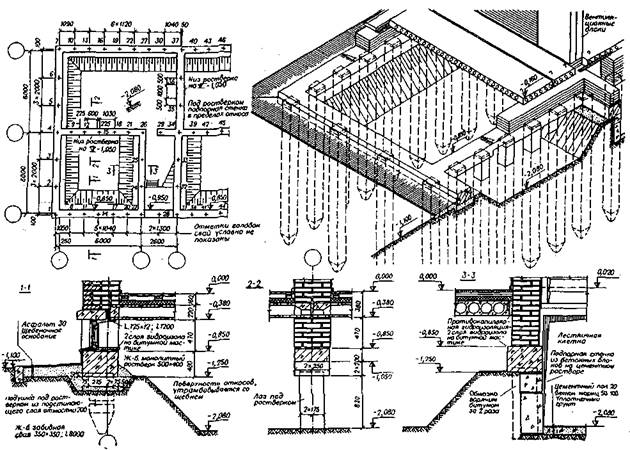

| ФУНДАМЕНТЫ КИРПИЧНЫХ И КРУПНОБЛОЧНЫХ ЗДАНИЙ | СВАЙНЫЕ ФУНДАМЕНТЫ С МОНОЛИТНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ | |||
ПЛАН СВАЙНОГО ПОЛЯ И МОНОЛИТНЫХ РОСТВЕРКОВ | ОБЩИЙ ВИД ФУНДАМЕНТОВ В ТОРЦЕ ЗДАНИЯ | |||
 | ||||
Рис. 19.

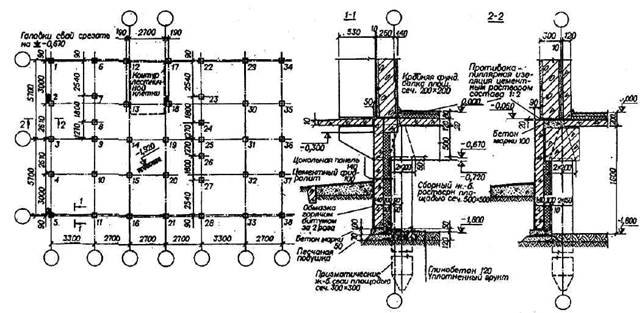

СВАЙНЫЕ ФУНДАМЕНТЫ
 | |||||
|
РАЗРЕЗЫ 1-1 2-2 | |||||
| Прочный грунт Слабый грунт |
| Слабый грунт |
| |

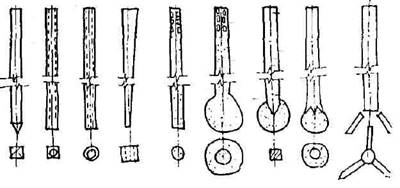

| ВИДЫ СВАЙ | |||||
|
1 2 3 4 5 6 7 8 9
|
10 11
| ||||
1-4 – бетонные и железобетонные сваи квадратные, круглые, сплошные, пустотелые; 5-6 – набивные обычные и с уширенной пятой; 7-8 – камуфлетные; 9 – с шарнирно раскр. упорами; 10 – призматические; 11 – свая в лидерной скважине
Рис. 20.

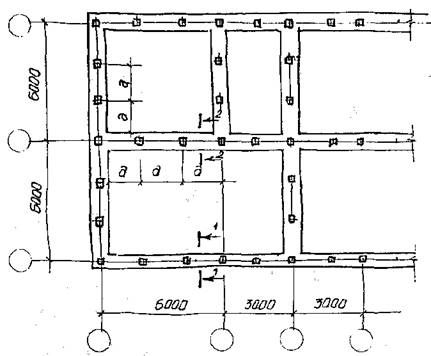

КОНСТРУКЦИИ СВАЙНЫХ ФУНДАМЕНТОВ
| СОПРЯЖЕНИЕ СБОРНОГО ОГОЛОВКА ПОД ОДИНОЧНУЮ СВАЮ | ОДНОРЯДНОЕ РАСПОЛОЖЕНИЕ СВАИ | ШАХМАТНОЕ РАСПОЛОЖЕНИЕ СВАЙ | ДВУХРЯДНОЕ РАСПОЛОЖЕНИЕ СВАЙ | КУСТ СВАЙ ПОД ОДИНОЧНУЮ КОЛОННУ |
|
|
|
|
|
1 – свая; 2 – сборный оголовок; 3 – монолитный железобетонный ростверк;
4 – железобетонный ростверк под колонну
Рис. 21.

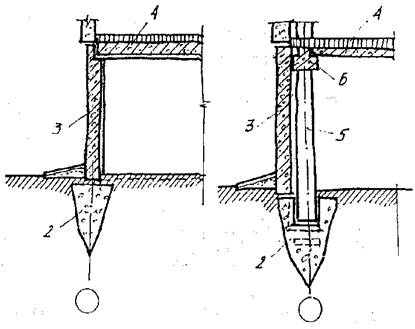

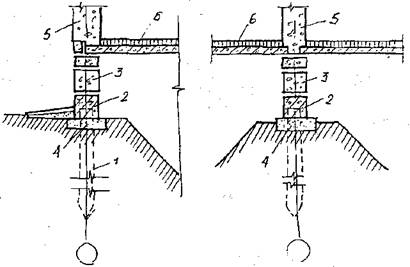

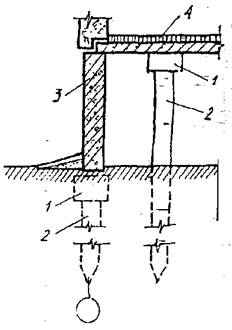

| СВАЙНЫЙ БЕЗРОСТВЕРКОВЫЙ ФУНДАМЕНТ | СВАЙНЫЕ ФУНДАМЕНТЫ БЕЗ РОСТВЕРКОВ И ОГОЛОВКОВ |
|
|
|
1 – свая; 2 – оголовок; 3 – цокольная панель; 4 – перекрытия; 5 – колонна; 6 – ригель
Рис. 25.

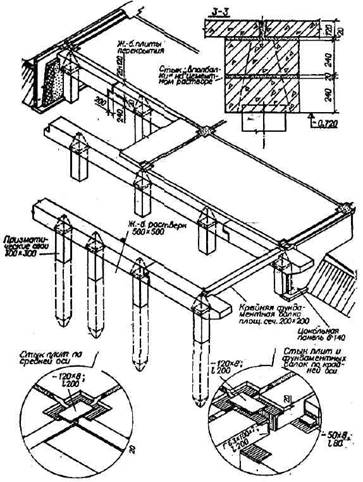

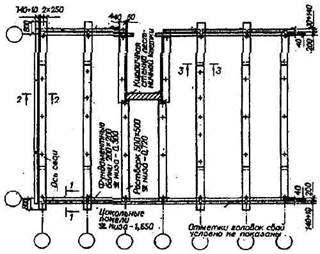

ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ НА КОРОТКИХ СВАЯХ
СО СБОРНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ
| ПЛАН СВАЙНОГО ПОЛЯ | СЕЧЕНИЯ ФУНДАМЕНТОВ |
 | |
| ПЛАН РАСКЛАДКИ РОСТВЕРКОВ, ФУНДАМЕНТНЫХ БАЛОК И ЦОКОЛЬНЫХ ПАНЕЛЕЙ | ОБЩИЙ ВИД И ДЕТАЛИ ФУНДАМЕНТА ПОД СРЕДНЕЙ ЧАСТЬЮ ЗДАНИЯ |
 |
|

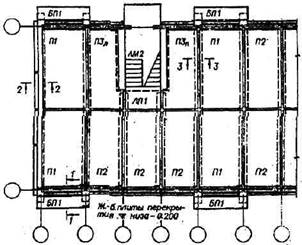

ПЛАН ПЕРЕКРЫТИЯ НАД ТЕХНИЧЕСКИМ ПОДПОЛЬЕМ | |
 | |
Рис. 22.

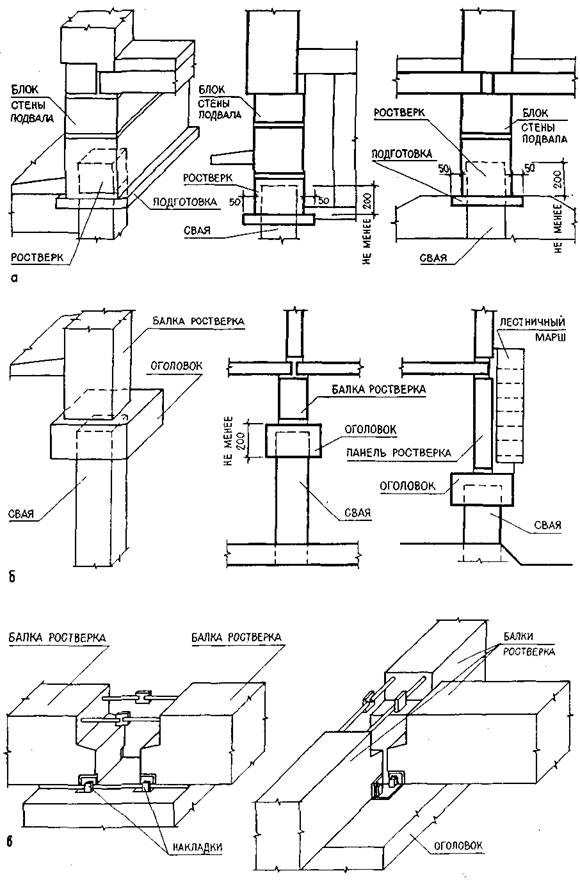

УЗЛЫ СВАЙНЫХ ФУНДАМЕНТОВ
 |
а – при решении цоколя из блоков; б – то же, из сборных панелей;
в – узлы соединения сборного ростверка
Рис. 23.

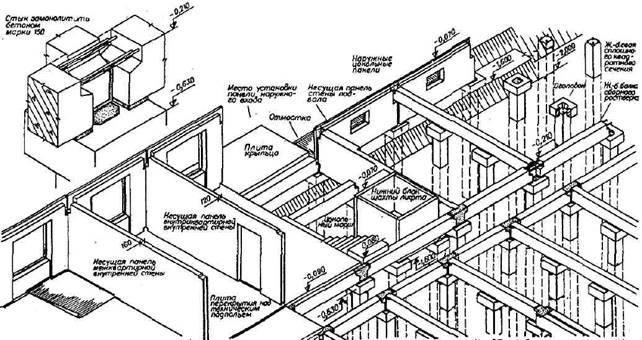

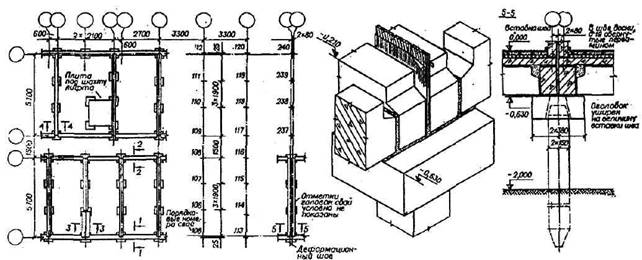

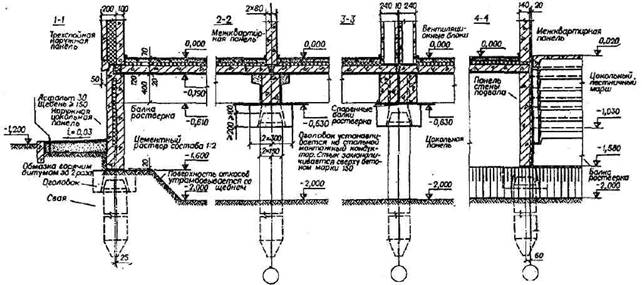

ФУНДАМЕНТЫ ПАНЕЛЬНЫХ ЗДАНИЙ НА СВАЯХ С ОГОЛОВКАМИ И СБОРНЫМ ЖЕЛЕЗОБЕТОННЫМ РОСТВЕРКОМ
ПЛАН РАСКЛАДКИ БАЛОК РОСВЕРКА И СВАЙНОГО ПОЛЯ | СОПРЯЖЕНИЕ БАЛОК РОСТВЕРКА С ОГОЛОВКОМ У ДЕФОРМАЦИОННОГО ШВА | |
 | ||
| СЕЧЕНИЯ ФУНДАМЕНТОВ | ||
 | ||
| СОПРЯЖЕНИЕ БАЛОК РОСТВЕРКА С ОГОЛОВКОМ | ОБЩИЙ ВИД ФУНДАМЕНТА В СРЕДНЕЙ ЧАСТИ ЗДАНИЯ | |
 | ||
Рис. 24.

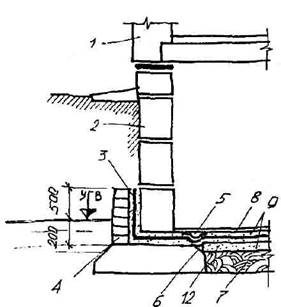

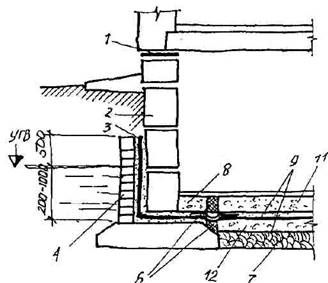

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТОВ
ПРИ НАПОРЕ ГРУНТОВЫХ ВОД НЕ МЕНЕЕ 200 мм | ПРИ НАПОРЕ ГРУНТОВЫХ ВОД 200-1000 мм |
|
|
|
ПРИ НАПОРЕ ГРУНТОВЫХ ВОД СВЫШЕ 1000 мм | |
| |
1 – рулонная гидроизоляция; 2 – окрасочная гидроизоляция; 3 – оклеечная гидроизоляция; 4 – защитная стенка из кирпича; 5 – стеклоткань;
6 – деформационный шов; 7 – глина; 8 – пол подвала; 9 – стяжка;
10 – железобетонная плита; 11 – пригрузочный слой из бетона;
12 – подготовка
Рис. 26.
