Реферат: Основания и фундаменты 4

2.

3. (м)

4. , условие не выполняется.

(м)

условие выполняется

(м) (м)

6. (кПа)

7.

8.

(кПа)

Вывод: условие выполняется.

Окончательно принимаем b= 0,6 м.

2.1.3 Определение осадки фундамента

Осадка фундамента находится по формуле:

, где

- модуль деформации несущего слоя грунта основания;

- дополнительное давление i-го слоя грунта.

Природное давление i-го слоя грунта находится по формуле:

.

Осадка фундамента не должна превышать предельно допустимой осадки:

, где

- предельно допустимая осадка здания, определяемая по [1], =10 см

Расчет осадок ленточного фундамента мелкого заложения производится под стену. Расчеты сводятся в таблицу 10.

Таблица 10. Расчет осадок ленточного фундамента мелкого заложения под

стену

№	Z	ε	α	σZg	0,2σZg	σZp	σZpср	Е	S
0	0	0	1	38,85	7,77	612,35
2	0,24	0,8	0,881	43,29	8,658	539,4804	575,9152	28000	0,003949
4	0,48	1,6	0,642	47,73	9,546	393,1287	466,3045	28000	0,003198
6	0,72	2,4	0,477	52,17	10,434	292,091	342,6098	28000	0,002349
8	0,96	3,2	0,374	56,61	11,322	229,0189	260,5549	28000	0,001787
10	1,2	4	0,306	61,05	12,21	187,3791	208,199	28000	0,001428
12	1,44	4,8	0,258	65,49	13,098	157,9863	172,6827	28000	0,001184
14	1,68	5,6	0,223	69,93	13,986	136,5541	147,2702	28000	0,00101
16	1,92	6,4	0,196	74,37	14,874	120,0206	128,2873	28000	0,00088
18	2,16	7,2	0,175	78,81	15,762	107,1613	113,5909	28000	0,000779
20	2,4	8	0,158	83,25	16,65	96,7513	101,9563	28000	0,000699
22	2,64	8,8	0,143	87,69	17,538	87,56605	92,15868	16200	0,001092
24	2,88	9,6	0,132	92,13	18,426	80,8302	84,19813	16200	0,000998
26	3,12	10,4	0,122	96,57	19,314	74,7067	77,76845	16200	0,000922
28	3,36	11,2	0,113	101,01	20,202	69,19555	71,95113	16200	0,000853
30	3,6	12	0,106	105,45	21,09	64,9091	67,05233	16200	0,000795
S	0,021921

м – условие выполнено.

2.2 Расчет ленточного свайного фундамента

В данной курсовой работе разработан набивной свайный фундамент.

2.2.1 Определение глубины заложения ростверка и длины сваи

Набивная виброштампованная свая длиной L=4 м, диаметром 800 мм, устраиваемая в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом в виде трубы с заостренным нижним концом и закрепленным на ней вибропогружателем;

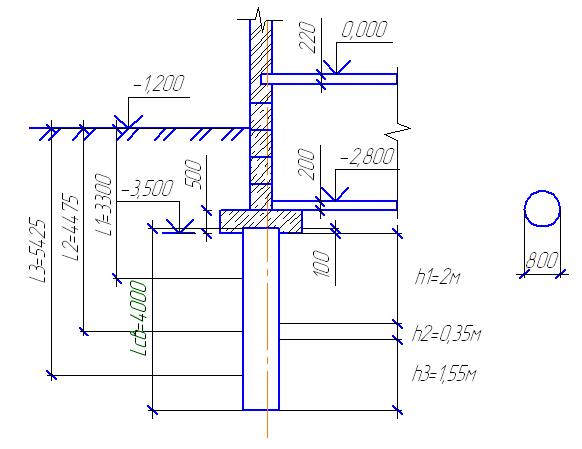

Рис. 3Определение глубины заложения ростверка и длины сваи

2.2.2 Определение несущей способности сваи
