Реферат: Отчет по производственной практике в Вычислительном центре УГМТУ (Компьютерные сети. Классификация компьютерных сетей)

Повторители не просто соединяли два куска кабеля, но и фильтровали электрические сигналы, проходящие между сегментами. Первые повторители имели еще одно преимущество: если в каком-либо участке кабеля возникали проблемы (например, короткое замыкание), то узлы, подключенные к другим сегментам, могли взаимодействовать между собой по-прежнему. Этот прием называется разбиением (partitioning) и используется в современных сетях Ethernet и Fast Ethernet для изоляции сетевых компонентов, которые могут вызывать проблемы. Хотя повторители физически соединены с сегментами кабеля, они являются электрическими устройствами низкого уровня, невидимыми для узлов. Поэтому вся система действует как единая ЛВС.

В более новой технологии (имеется в виду 10Base-T) введена концепция повторителя концентратора, обычно называемого просто концентратором (hub) или повторителями (repeater). Концентратор  это устройство, к которому присоединяется каждый узел сети вместо того, чтобы присоединять T-образным соединителем к общему кабелю (рис. 6).

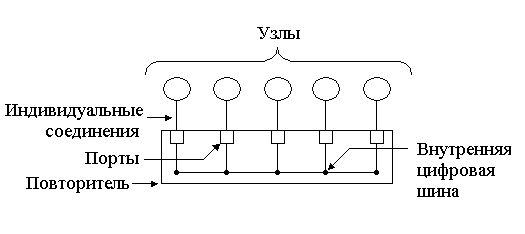

Рис. 6. Базовый повторитель

Концентратор занимает место, отведенное в шинной сети кабелю и

Т-образным связям. Каждый узел присоединяется к концентратору отдельным кабелем (рис. 4). Внутри концентратора имеется цифровая шина, к которой через порт повторителя присоединяются все узлы. Внутренняя цифровая шина занимает место, отведенное коаксиальному кабелю в шинной сети. Порты повторителя предназначены для выполнения тех же функций, что и повторители шинной (рис. 5). Различие между ними заключается в том, что концентратор имеет не два, а много (до 32) портов. В случае сети Ethernet эта технология называется 10Base-Т, а в случае Fast Ethernet  100Base-T .

Использование концентратора дает некоторые преимущества и упрощает прокладку кабелей. Причем установить концентратор значительно проще, так как соединения идут от центра к каждому узлу сети. Подобным образом устроены все телефонные системы. Кроме того, для соединения узлов с концентратором используется недорогая неэкранированная витая пара. В технологии 10Base-T для этой цели применялся обычный телефонный кабель, что значительно упрощало прокладку сети в старых зданиях. Часто потребность в прокладке нового кабеля отпадала вовсе, так как сигналы проходили по уже существующему телефонному кабелю. Витая пара может использоваться и в Fast Ethernet.

Использование дешевой витой пары действительно снижает стоимость сети. Однако самое большое преимущество концентраторов состоит в том, что они в определенной мере являются “интеллектуальными” устройствами, контролирующими каждое соединение в сети. К тому же повторители Ethernet и Fast Ethernet обладают многими новыми возможностями. Правда, в то время как Ethernet поддерживает две физические топологии  шину и звезду, Fast Ethernet поддерживает только звезду. Сеть Fast Ethernet не может работать на коаксиальном кабеле.

Одна из общих черт Ethernet и Fast Ethernet состоит в том, что узлы и повторители способны проверять целостность соединения. При правильном подсоединении кабеля включается индикатор (как правило, светодиод). Многие концентраторы, как уже отмечалось ранее, автоматически отсоединяют узлы, вызывающие слишком много проблем в сети.

При работе с Ethernet и Fast Ethernet эти термины взаимозаменяемы. В случае других технологий они часто означают различные вещи. Концентратор обычно расположен в центре, и к нему ведут все соединения от узлов. Концентраторы часто являются просто механическими устройствами для соединения кабелей и обеспечения их оконечной нагрузки. Например, телефонные стояки являются одной из форм проводного концентратора.

В Ethernet и Fast Ethernet повторитель  это устройство, копирующее (повторяющее) электрические сигналы, проходящие между двумя или более устройствами. Ранние двухпортовые повторители просто соединяли два сегмента коаксиального кабеля. Концентраторы-повторители Fast Ethernet совмещают функции концентратора и повторителя. Для удобства их называют просто повторителями, так как именно этот термин указывается в спецификации Fast Ethernet. Повторитель может быть выполнен в виде отдельного блока либо платы, встраиваемой в большее шасси. Иногда он собирается из отдельных устройств, называемых наращиваемыми концентраторами (stackable hubs).

Обеспечение безопасности работы в Вычислительном центре

В Вычислительном центре широко используется цифровая вычислительная техника (персональные компьютеры) для проведения различных расчетов, в связи с этим обеспечение безопасности работы является очень важным. Ниже приводятся основные положения техники безопасности, используемые при работе.

Техника безопасности

при работе с персональным компьютером

Приступая к работе с персональным компьютером, необходимо всегда помнить, что это очень сложная и дорогая аппаратура, которая требует аккуратного и осторожного обращения с ней, высокой самодисциплины на всех этапах работы с компьютером.

Напряжение питания персонального компьютера (220 В) является опасным для жизни человека. В связи с этим в конструкции блоков компьютера, межблочных соединительных кабелях предусмотрена достаточно надежная изоляция от токопроводящих участков. Пользователь практически имеет дело с несколькими выключателями питания и, казалось бы, застрахован от поражения электрическим током. Однако в практической работе встречаются непредусмотренные ситуации, и чтобы они не стали опасными для пользователя, необходимо знать и четко соблюдать ряд правил техники безопасности. Это поможет не только избежать несчастных случаев и сохранить здоровье, но и гарантирует сохранность аппаратуры.

Особенно внимательным надо быть при работе с дисплеем, электронно-лучевая трубка которого использует высокое напряжение и является источником электромагнитного излучения. Неправильное поведение с дисплеем и другой электронной аппаратурой может привести к тяжелым поражениям электрическим током, загоранию аппаратуры. В связи с этим строго ВОСПРЕЩАЕТСЯ:

В случае появления запаха горелого, необычных звуков или самопроизвольного выключения аппаратуры необходимо немедленно выключить компьютер и сообщить об этом соответствующим работникам.

• Работа на компьютере требует постоянного внимания, четких действий и самоконтроля. В связи с этим на компьютере нельзя работать при плохом освещении, высоком уровне шума дотрагиваться до экрана и тыльного бока дисплея, проводов питания и устройств заземления, соединительных кабелей;

• нарушать порядок включения и выключения аппаратурных блоков, стараться самостоятельно устранить выявленную неисправность в работе аппаратуры;

• класть на аппаратуру посторонние предметы;

• работать на компьютере во влажной одежде и с влажными руками.

Во время работы на компьютере НЕОБХОДИМО:

• строго соблюдать положения инструкции по эксплуатации аппаратуры;

• внимательно следить за исправностью основных блоков и устройств;

• работать на клавиатуре чистыми руками, не нажимать на те или иные клавиши без необходимости;

• работая с дискетами, оберегать их от ударов, кручения, действий магнитного поля или тепла, не дотрагиваться до дискеты, вставлять дискету в дисковод только после его включения, убедившись в правильном ориентировании дискеты относительно щели дисковода;

• во время перерыва в работе выключать компьютер лишь в том случае, если обработка текущей информации завершена и содержимое оперативной памяти занесено на магнитные диски (в противном случае информация может быть потеряна);

Во время работы на компьютере электронно-лучевая трубка дисплея является источником электромагнитного излучения, которое при работе близко от экрана разрушительно влияет на зрение, вызывает усталость и снижает работоспособность. В связи с этим необходимо работать на расстоянии 60–70 см от экрана, соблюдать правильность осанки, не сутулясь и не наклоняясь.

Электроопасность и защита от поражений током

В процессе наладки оборудования компьютерного зала и прокладке сетевых кабелей существует потенциальная опасность поражения электрическим током.
