Реферат: Полупроводники 3

С повышением температуры тепловое движение «выбрасывает» в зону проводимости электроны с донорных атомов и из валентной зоны (для определённости имеется в виду проводимость n-типа). Однако если энергия ионизации донора Ed<<DE (что обычно имеет место), а температура не слишком высока, то первый из этих процессов оказывается доминирующим, несмотря на то, что число доноров во много раз меньше числа валентных электронов. У Полупроводники появляется заметная примесная электронная проводимость, быстро растущая с ростом температуры. Концентрация электронов в зоне проводимости при этом во много раз больше концентрации дырок в валентной зоне. В таких условиях электроны называются основными носителями, а дырки — неосновными (в Полупроводники р-типа наоборот: основные носители — дырки, неосновные — электроны). Рост концентрации свободных носителей с температурой продолжается до тех пор, пока все доноры не окажутся ионизованными, после чего концентрация в широком температурном интервале остаётся почти постоянной и равной: n = Nd — Na. Число же электронов, забрасываемых тепловым движением в зону проводимости из валентной зоны, продолжает экспоненциально нарастать и при некоторой температуре становится сравнимым с концентрацией примесных электронов, а потом и во много раз большим, т. е. снова начинается быстрое возрастание с температурой суммарной концентрации свободных носителей. Это область собственной проводимости Полупроводники, когда концентрации электронов n и дырок р практически равны: n = p = ni. Рост числа собственных носителей тока продолжается вплоть до самых высоких температур, и концентрация их может достигать при Т = 1000 К значений, лишь на 1—3 порядка меньших, чем концентрация электронов проводимости в хороших металлах. температура, при которой происходит переход от примесной к собственной проводимости, зависит от соотношения между Edи DE, а также от концентраций Nd и Na. В Ge с примесью элементов V группы полная ионизация доноров происходит уже при температурах Т ~ 10 К, если Nd ~1013см-3 и при Т = 30 К, если Nd ~ 1016см-3, а переход к собственной проводимости при Т = 300 К для Nd~ 1013см-3 и при Т = 450 К для Nd~ 1016см-3 (рис. 5).

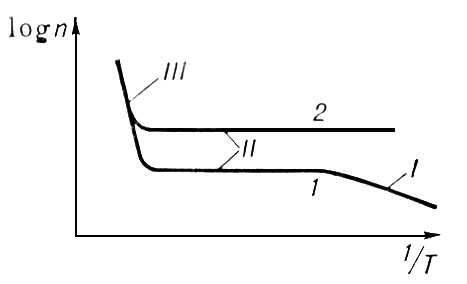

Рис. 5. Температурная зависимость концентрации n носителей тока в умеренно легированном (1) и сильно легированном (2) полупроводниках: I — область частичной ионизации примесей; II — область их полной ионизации; III — область собственной проводимости.

Определение равновесных концентраций носителей тока в Полупроводники основывается на распределении Ферми (см. Статистическая физика) электронов по энергетическим состояниям (в зонах и на примесных уровнях). Вероятность f того, что состояние с энергией E занято электроном, даётся формулой:

Здесь EF — уровень Ферми — энергия, отделяющая уровни преимущественно заполненные (f > 1/2) от преимущественно незаполненных (f < 1/2).

<
