Реферат: Привод элеватора 2

Исходные данные:

FК=3590 Н – консольная сила на конце вала;

Ft=2250 H – окружная сила на барабане;

n=122,2 об/мин

5.4.1 Определение сил, нагружающих подшипник

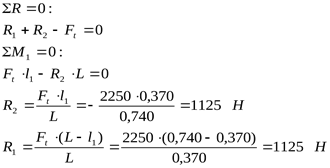

Реакции от окружной силы:

Реакции от консольной силы:

Суммарные реакции на опоры:

Опора 2 нагружена больше, следовательно, дальнейший расчет будет вестись по этой опоре.

5.4.2 Выбор подшипника

Выбирается подшипник шариковый радиальный сферический двухрядный легкой серии1210.

5.4.3 Расчет на ресурс

Радиальная сила

где - коэффициент эквивалентности. Для режима нагружения III .

Осевая сила

Сравниваем отношение с коэффициентом е:

Значит Х=1; Y=3,13.

Эквивалентная радиальная динамическая нагрузка
