Реферат: Проект водопроводных очистных сооружений
Рисунок 4 .4
План скорого фильтра с боковым каналом

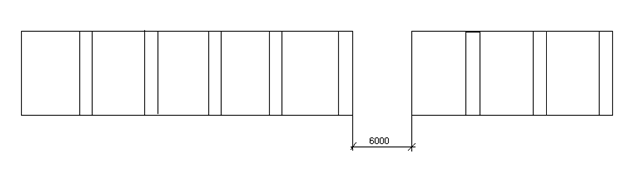

Рисунок 4 .5
Расположение скорых фильтров на первую и вторую очередь
Фактическая площадь скорого фильтра:
мІ
Общая площадь фильтрования на вторую очередь:
мІ
Фактическая скорость фильтрования при нормальном режиме:
м/ч
При этом форсированная скорость фильтрования определяется:
, ( 4 .0)
где – фильтров, находящихся в ремонте.
м/ч
Расчетное значение меньше принятого, к строительству на вторую очередь принимается 8 фильтров.
Количество фильтров на первую очередь:
. ( 4 .0)
шт.
м/ч
м/ч
Принимается: загрузка однослойная, материал – кварцевый песок; dmin = 0,7 мм; dmax = 1,6 мм; dэкв = 1,0 мм; высота слоя 1,5 м; Vн = 6,5 м/ч; Vфорс = 7,5 м/ч. Дренажные трубы стальные с дырчатой перфорацией; dотв = 12 мм; поддерживающий слой – гравий. Общая площадь фильтрования определяется по формуле:
, ( 4 .0)
где − расход чистой воды на промывку скорых фильтров из РЧВ, м3/сут:
; ( 4 .0)
– продолжительность работы станции, равно 24 часа;
– расчетная скорость фильтрования при нормальном режиме, м/час;
− число промывок в сутки, равно 2;
