· По сортаменту арматуры назначаем диаметр стержней так, чтобы он был не менее требуемой величины А _s . Число стержней – 2, по одному в каждом ребре.

Принимаем 2 О 12 А _s = 2,26см ² .

3.4. Расчет полки панели на местный изгиб

3.4.1. Нагрузки на полку панели

Равномерно распределённая нагрузка на полку панели с несущественным превышением может быть принята такой же, как и для всей плиты. Линейную расчётную нагрузку определяем сбором поверхностной нагрузки с условной ширины b = 1 м :

q = P ₀ b γ_n = 9,03·1,0·0,95 = 8,578.

3.4.2. Расчётная схема полки, внутренние усилия

· Расчётный изгибающий момент:

4 в рёбристой панели (с учётом перераспределения усилий):

;

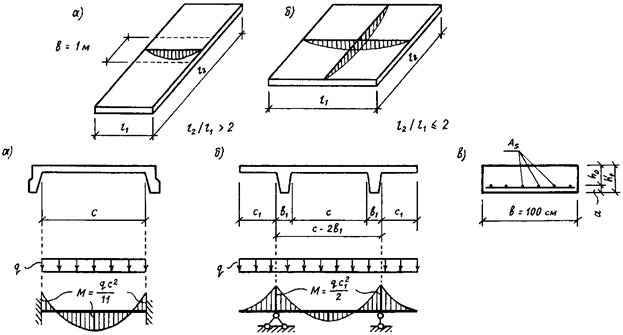

3Рис. 3.4. Внутренние усилия в полке рёбристой панели (а) и панели типа 2Т (б); условное поперечное сечение полки (в).

3Рис. 3.3. Плиты балочные (а) и опёртые по контуру (б).

3.4.3. Поперечное сечение полки

· Условное поперечное сечение полки (рис. 3.4,в) – прямоугольное, шириной b = 100 см , высотой h ¢ _f = 5см . Плита армируется сеткой из арматуры Æ5Вр-I, R_s = 355МПа .

· Минимальная толщина защитного слоя бетона в плитах толщиной до 100 мм составляет а _b = 10 мм .Тогда минимально необходимое расстояние от нижней грани сечения до центра тяжести арматуры (диаметром d = 5 мм ):

а = а _b + 0,5d = 100 + 0,5·5 = 12,5 мм , принимаема = 15 мм .

· Рабочая высота сечения h ₀ = h ¢ _f – a = 5 –1,5 = 3,5 см .

3.4.4. Подбор рабочей арматуры

· Параметр А ₀ : .

· Относительная высота сжатой зоны: .

· Относительное плечо внутренней пары сил: η = 1 – 0,5ξ = 0,988.

· Требуемая площадь арматуры:

· Используем для армирования сетку с минимально допустимым шагом S = 200 мм , тогда в пределах условной ширины b = 1 м размещается 6 стержней. По сортаменту определяем, что площадь сечения 5Æ4 равна А _s = 0,63 см ² , что составляет больше требуемой.

4.Расчет и конструирование ригеля перекрытия

4.1. Прочностные и деформативные характеристики бетона и арматуры

Бетон

4 Используем тяжелый бетон класса В20 (по заданию), подвергнутый тепловой обработке при атмосферном давлении.

4 Расчетные сопротивления бетона:

· сжатию R_b = 11,5 МПа ,

· растяжению R_bt = 1,05 МПа .

4 Коэффициент условий работы, учитывающий длительность действия нагрузки γ_{b 2} = 0,9.

4 Начальный модуль упругости бетона Е _b = 24 000 МПа .

Арматура
