Вывод схема базирования выбрана верно.
2.3. Окончательный точностной расчет.
Суммарную погрешность обработки найдем по формуле:
Ùå = 1.73 ´ ÙH + 1.73 ´ Ùи + 1.73 ´ Ùд + Ö Eб 2 + Ед 2 + Ест 2
где Ùи - погрешность, связанная с размерным износом инструмента
Ùи = 0,02мм
Ùд - погрешность, связанная с температурной и упругой деформацией СПИД
Ùд = 0,015мм
ÙН - погрешность, связанная с настройкой инструмента
ÙН = 0,1бт = 0,1 ´ 0,3 = 0,03мм
Еб =0, т.к. используется станок 2Н118А
Ез = 0, т.к. сила зажима направлена перпендикулярно установочным элементам.
Eст - погрешность станка нормальной точности
Ест = 0,05мм,
Ùå = 1,73 ´ 0,02 + 1,73 ´ 0,015 + 1,73 ´ 0,03 + 0.05 =0,163 мм
Сравним полученную погрешность с заданным допуском
Ùå = 0,163 < 0,3 =бт 4
Вывод: получаемая погрешность не выходит за границы допуска.
3. Силовой расчет приспособления.
3.1. Схема силового замыкания.

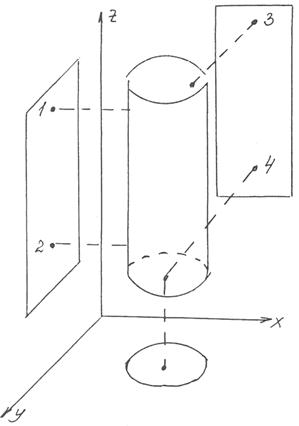

Для выбранной схемы установки приведем схему силового замыкания
Положение тела в системе координат:
à плоскость 1 ограничивает одно движение, т.е. 1 степень свободы.
à плоскость 2 ограничивает три движения, т.е. 2 степени свободы.
à плоскость 3 ограничивает три движения, т.е. 2 степени свободы.
Ограничение вращения вокруг оси Z достигается силой зажима Waз .
Таблица для анализа ограничения движений
| Оси координат | Перемещение | Вращение | ||
| + | - | + | - | |
| x | Wx | |||
| y | Wy | |||
| z | Wz | W3 | W3 | |
Величину необходимого зажимного усилия определим на основе решения задачи статики, рассматривая заготовки под действием приложенных к ней сил. Для этого составим расчетную схему.
 |  |
Из схемы видно, что под действием осевой силы заготовка переместится не сможет, т.к. имеется упор, т.е. Ро = Рос .
