Реферат: Проектирование свайного,ленточного и столбчатого фундамента
При p=390 кН для четвертого случая и В15 значение К1=2.2, тогда:
Cl max =h01 ·K = 0,255*2.2 = 0,561 м.
Фактический вынос нижней ступени вдоль стороны l составляет:
=(3,6-1,8)/2=0,9 м > 0.561 м
Так как Cl max <Сl fact принимаем две ступени: принимаем ширину первой ступени 450 мм, второй- 450 мм.
Cb max =h01 ·K = 0,255*2.6 = 0,663 м
Cb max <Сb fact , целесообразно принять две ступени, первая шириной 450 мм и вторая 300 мм .
Армирование подошвы фундамента :
Определяем количество рабочей арматуры вдоль длины подошвы в плоскости действия момента сразу на всю ширину подошвы. Вычисляем эксцентриситет:
eI 3 =

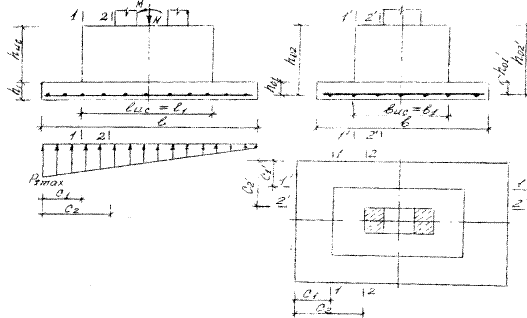

Расчётные сечения принимаем по граням подколонника и колонны (см. рис. ниже).
Сечение 1-1
Вылет консоли С1 =450м
Рабочая высота h01 =255 мм
Момент от реактивного давления грунта:
Площадь арматуры А-III при Rs =365000 кПа:
Назначаем шаг рабочих стержней 200 мм. На ширину подошвы b=2,7м укладывается 2,7/0,2=13 стержней.
Расчетный диаметр одного стержня
Минимальный диаметр рабочей арматуры сеток подошв принимается равным 12 мм.
Марка сетки подошвы фундамента 2С
4. ПРОЕКТИРОВАНИЕ СВАЙНЫХ ФУНДАМЕНТОВ.
4.1. Выбор вида сваи и определение её размеров.
В качестве исходных данных для проектирования свайных фундаментов примем исходные данные, использованные для расчета фундамента стаканного типа на естественном основании (см. раздел 3).
В рассматриваемых местных условиях для проектируемого здания можно использовать практически все виды свай. В качестве варианта запроектируем фундаменты из забивных железобетонных цельных свай квадратного сечения с ненапрягаемой арматурой и поперечным армированием по ГОСТ 19804.1-79*. Размеры поперечного сечения сваи принимаем 30 х 30 см.
