d = = = 2,6 см;

где 0,8 – коэффициент, учитывающий ослабление сечения резьбой,

0,85 – коэффициент несовместности работы двух стержней.

Все элементы принимаем из двух стержней следующих диаметров:

АД – d = 28 мм; ДД’ – d = 24 мм; ДБ – d = 18 мм. Для уменьшения провисания элемента ДД΄ предусматриваем подвеску из тяжа d = 10 мм. Диаметры петель для присоединения тяжей к промежуточным узлам нижнего пояса по условию равнопрочности принимаем: для АД – d = 26 мм; ДД΄ - d = 22 мм; ДБ – d = 18 мм;

Тяжи элемента ДД расположены вплотную друг к другу и сварены между по длине через 1м. В других элементах тяжи сводятся вплотную на расстоянии 1 м от промежуточных узлов нижнего пояса.

Стойка ВД.

Расчетное усилие D₁ = -3376,51 кгс, расчетная длина l = 1,525 м.

Принимаем по сортаменту сечение стойки 200x75мм. Проверяем принятое сечение:

из условия смятия подбалки поперёк волокон под торцом стойки:

D₁ /(b*hст) = 3376,51/20*7,5 = 22,51 < R_см90 = 37,41кг/см;

R_см90 = 18*(1 + 8/(h_см + 1,2)) = 18*(1 + 8/(6,22 + 1,2)) = 37,41 кгс/см² ;

на устойчивость в плоскости фермы l = 152,5/(0,289*8,4) = 62,82;

j = 1 – 0,8*(λ/100)² = 1 – 0,8*(62,82/100)² = 0,684;

D₁ /(j*F) = 3376,51/(0,684*150) = 32,91 < 130 кгс/см² .

РАСЧЕТ СТОЕК РАМЫ.

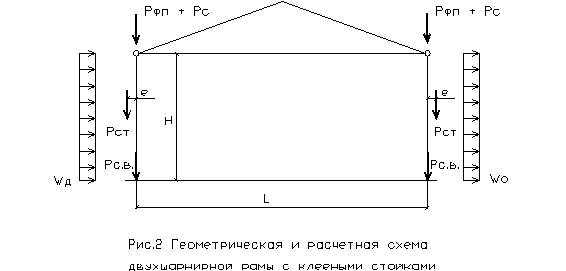

Выбор конструктивной схемы поперечной рамы здания.

Применяем клеёные стойки прямоугольного поперечного сечения, закрепляемые к фундаментам анкерными болтами. Ригель рамы принимаем в виде треугольной металлодеревянной фермы.

Статический расчет.

Определяем нагрузки на стойку рамы. Нагрузка от собственного веса фермы покрытия:

g_с.в = (0,654 + 1,09)/[{(1000/4*17) – 1}] = 0,127 кН/м² = 0,127 кПа

Постоянное расчетное давление на стойку от покрытия:

Р_ф.п = (0,654 + 0,127)*5*17/(2*0,95) = 34,94 кН;

от снеговой нагрузки

Р_ф.с = 1,09*5*17/(2*0,95) = 48,76 кН;

от стенового ограждения с учетом элементов крепления

Р_ст = (0,654 + 0,1)*5*8,4*0,95 = 30,1 кН.

Расчетную нагрузку от собственного веса стойки принимаем, задаваясь предварительно её сечением 180´500 мм:

Р_с.в = 0,18*0,5*8,4*1,1*500/100 = 4,16 кН.

Ветровая нагрузка

Скоростной напор ветра w₀ = 0,38 кН/м² ; с = 0,8; с₃ = - 0,6.

Расчетная ветровая нагрузка на раму от стены:

р^д _в = 0,38*0,8*5*1,4*0,95 = 2,02 кН/м;
