Реферат: Расчет и конструирование железобетонного резервуара

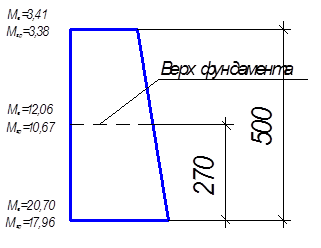

Рис .6 К расчету стенки по образованию трещин

Условие выполняется. Трещин нет.

7. Соединение шарнирно подвижное

Расчётное усилие, действующее на стенки резервуара.

где - коэффициент трения. Для битумной мастики f=0,5.

Сила трения (Q_тр ) определяется для двух расчётных случаев.

1. Резервуар не засыпан грунтом (с жидкостью).

2. Резервуар засыпан грунтом (без жидкости).

Случай 1

Нагрузки:

- от веса покрытия:

;

- от веса стенки:

;

- от веса штукатурки:

;

;

;

;

;

;

Кольцевые растягивающие усилия при шарнирно-подвижном соединении

№ сечения (снизу вверх)	hx (от верха стенки)	x (от низа стенки)
							тс	кН
1	2	3	4	5	6	7	8	9
I	0,2	5,2	1,98	5,6	0,0029	0,122	1,858	18,227
II	0,9	4,5	8,91	4,9	0,0009	0,038	8,872	87,034
III	1,9	3,5	18,81	3,8	-0,0177	-0,747	19,557	191,854
IV	2,9	2,5	28,71	2,7	-0,0608	-2,566	31,276	306,818
V	3,9	1,5	38,61	1,6	-0,0059	-0,249	38,859	381,207
VI	4,9	0,5	48,51	0,5	0,5323	22,465	26,045	255,501
VII	5,4	0	53,46	0	1,0000	42,202	11,258	110,441
