Реферат: Расчет редуктора 4

- коэффициент, учитывающий механическое упрочнение;

- коэффициент, учитывающий масштабный фактор;

для шестерни:

для колеса:

3.3 Расчет размеров зубчатых колес

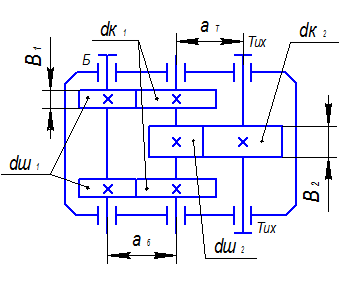

Рисунок 1

- крутящий момент силы, передаваемый шестерней, Н×м;

- передаточное число быстроходной или тихоходной ступени;

- допускаемое контактное напряжение, МПа;

- отношение ширины венца зубчатого колеса к диаметру шестерни;

- коэффициент, учитывающий неравномерность распределения нагрузки по ширине зубчатого венца;

- коэффициент, учитывающий динамическую нагрузку;

- коэффициент, учитывающий неравномерность распределения нагрузки между зубьями;

а) быстроходная ступень

б) тихоходная ступень
