Реферат: Расчет тяговой подстанции переменного тока

1 Исходные данные 3

2 Составление схемы главных электрических соединений подстанции 5

3 Определение мощности тяговых агрегатов и трансформаторов 8

4 Выбор токоведущих частей и электрической аппаратуры 10

5 Расчет токов короткого замыкания 14

6 Проверка оборудования тяговой подстанции 23

7 Выбор компенсирующего устройства 41

8 Выбор аккумуляторной батареи, зарядного и подзарядного агрегатов 44

9 Расчет заземляющего устройства 47

10 Экономическая часть проекта 51

11 Библиографический список 53

1 Исходные данные

Род тока ТП – переменный;

Представление сопротивлений при расчете токов к.з. – в относительных еди­ницах;

Тип ТП и ее номер – отпаечная №3;

Мощность к.з. на вводах опорных подстанций 1 и 5, связывающих их с энергосистемой –

S_{кз I} =1600 МВ·А S_{кз II} =1400 МВ·А;

Число фидеров, питающих контактную сеть – 4;

Число фидеров районных потребителей – 6;

Наибольшая мощность, передаваемая по одному фидеру – 800 кВ·А;

Номинальная мощность установки поперечной емкостной компенсации – 3000 кВар;

Количество энергии, отпускаемой за год на тягу поездов – 100·10⁶ кВт·ч;

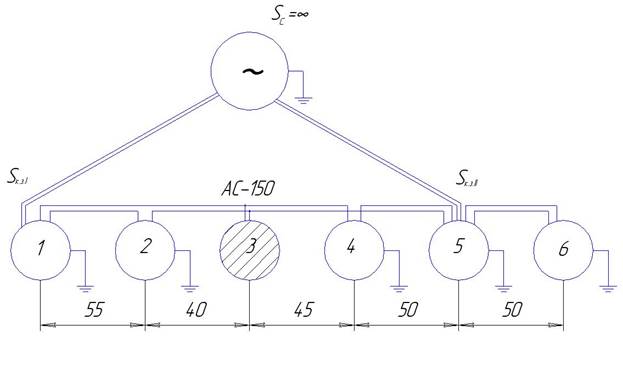

Рис.1 Схема присоединения подстанции к системе внешнего энергоснабжения

Время действия релейных защит t_з , с:

· на вводах 110 кВ – 1,6;
