Реферат: Регулировка источников питания РЭС
Первым шагом при диагностике и регулировке любой РЭС является проверка исправности блока питания. Для работы РЭС в основном используются вторичные источники питания (ВИП). Первичные источники питания - это сеть переменного тока, аккумуляторы, батареи, термо- и фотопреобразователи. Разновидности источников вторичного питания показана на рис. 1.

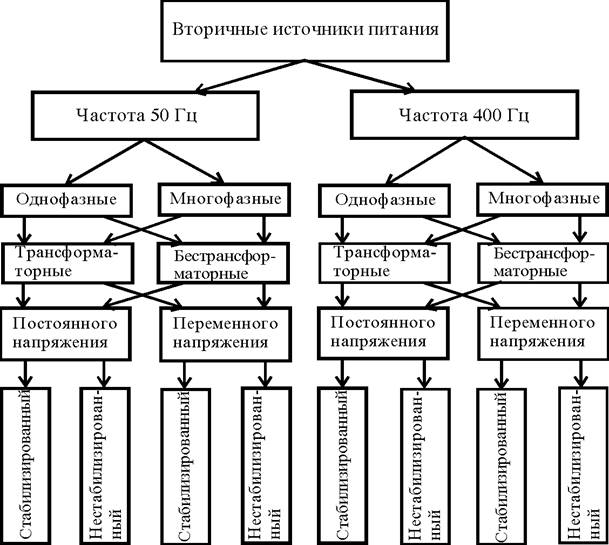

Рис.1. Классификация ВИП
Источники вторичного питания РЭС имеют следующие основные параметры:
- напряжение питающей сети (220,127В);
- отклонение напряжения сети от номинального значения ±10%;
- частоту питания сети (50,400 Гц);
- полную мощность потребляемую от сети;
- номинальные выходные напряжения и токи нагрузки;
- коэффициенты пульсаций;
- для стабилизированных ВИП коэффициент стабилизации по току (для стабилизатора тока), стабилизации по напряжению (для стабилизатора напряжения);
- коэффициент полезного действия
Коэффициент стабилизации по напряжению представляет собой отношение относительного изменения входного напряжения к относительному изменению выходного:
1.1. 1
2. Коэффициент пульсации равен:
2
где U0 – постоянная составляющая;
U~ - амплитуда переменной составляющей.
Выходное дифференциальное сопротивление определяется следующим выражением:
3
где . Imin часто бывает равным нулю.
2.Настройка и регулировка нестабилизированных ИП (НИП).
Прежде чем приступить к настройке НИП, необходимо ознакомиться с принципиальной и монтажной схемами и убедиться в правильности сборки и монтажа.
НИП бывают однополупериодные (используется один период переменного тока) и двухполупериодные (два периода переменного тока), однофазные и многофазные. Деление обусловлено способом включения выпрямительных элементов. У двухполупериодных меньше пульсации и меньше энергопотери.
На рис 2. приведена принципиальная схема НИП с однополупериодным выпрямлением. При повышенных требованиях величине пульсаций применяют двухполупериодное выпрямление.
Рис.2. Принципиальные схемы однополупериодного и двухполупериодного выпрямителей
Для нахождения неисправностей НИП необходимы: ЛАТР, вольтметр, омметр и осциллограф.
С помощью измерений омметром производят сличение с картой сопротивлений. Если все нормально, то через ЛАТР производят первоначальное включение.
Если схема исправна, то после проверки исправности измеряют характеристики НИП.
Если есть неисправности, то производят настройку блока. НИП можно разделить на три узла: трансформатор, выпрямитель, фильтр. Диагностику неисправностей производят по следующему алгоритму, начиная с проверки выходного напряжения.
Рис.3. Алгоритм поиска неисправностей НИП
