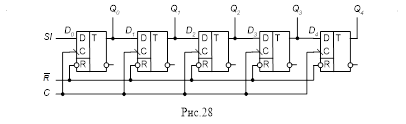

Сигнал , действующий на входе i-го триггера в текущем такте, появляется на его выходе по окончании текущего тактового импульса (по его отрицательному фронту) – в последующем такте, что определяется характеристическим уравнением D-триггера: =. Из этого следует, что в сдвигающем регистре информация из триггера с каждым тактом передается в триггер . На рис.5 показана схема 5-разрядного сдвигающего регистра с параллельным выходом – и входом асинхронного сброса триггеров в нулевое состояние. Значение входного сигнала D₀ в дискретный момент времени t появляется на выходе через пять тактов, т.е. . Для последовательного ввода в n-разрядный регистр n-разрядного слова требуется n тактов. Такие сдвигающие регистры могут использоваться для преобразования последовательного кода в параллельный.

4. Скремблер. Дескремблер

В последовательных каналах передачи данных синхросигнал для ввода последовательных бит на приемной стороне канала формируется непосредственно из принимаемого сигнала. Частота смены символов (1,0) на входе приемника должна обеспечивать надежное выделение тактовой частоты из принимаемого сигнала независимо от структуры исходного сообщения (например, при передаче длинных последовательностей 1 или 0). Поэтому в системах передачи данных исходная последовательность бит часто подвергается определенной обработке. Смысл такой обработки состоит в получении последовательности, в которой статистика появления нулей и единиц приближается к случайной. Одним из способов обработки является скремблирование (перемешивание).

Скремблирование – это обратимое преобразование структуры цифрового потока без изменения скорости передачи с целью получения свойств случайной последовательности. Скремблирование производится на передающей стороне с помощью скремблера (рис.6), реализующего логическую операцию Исключающее ИЛИ для исходной последовательности SI₁ и псевдослучайной последовательности (ПСП) Q₃ . На приемной стороне осуществляется обратное преобразование, выполняемое дескремблером. Структура дескремблера повторяет структуру скремблера. Дескремблер формирует из принятой последовательности бит исходную последовательность.

Основной частью скремблера является генератор ПСП в виде сдвигающего регистра (N-разрядного) с обратными связями, формирующий псевдослучайную последовательность максимальной длины 2^N – 1 (М-последовательность).

Различают скремблеры с начальной установкой (рис.6) и самосинхронизирующиеся.

5. Генератор псевдослучайной последовательности

Для генерации М-последовательностей с одним элементом Исключающее ИЛИ получены таблицы подключений входов элемента к выходам Q₀ ,...,Q_{N -1} N-разрядного сдвигающего регистра, обеспечивающих получение псевдослучайной последовательности максимальной длины. Такая таблица приведена на рис.7,а.

На рис.7,б показана схема генератора ПСП при N = 4. Результаты анализа состояний схемы как цифрового автомата сведены в таблицу на рис.7,в. Для каждого текущего состояния дано значение сигнала на входе триггера D₀ = Q₂ Q₃ , которое в результате поступления тактового импульса C в следующем состоянии фиксируется на выходе Q₀ . Остальные триггеры работают аналогично – происходит сдвиг кода D₀ Q₀ Q₁ Q₂ в следующем состоянии на один разряд вправо. Всего существует 15 различных состояний регистра. Это максимальное число состояний для N = 4 с элементом Исключающее ИЛИ в цепи обратной связи. Следовательно, период ПСП равен 2^N – 1, цифры ПСП повторяются через 2^N – 1 тактовых импульсов.

Состояние 0000 не может существовать в регистре и в ПСП, так как попадание в него приводит к блокировке регистра. Состояние 0000 не может измениться, поскольку на вход D₀ всегда будет подаваться 0. Для вывода регистра из состояния блокировки при включении питания или в результате сбоя можно использовать специальные сигналы начальной установки (стартовые сигналы). На рис.7,б – это сигнал , поступающий на асинхронные входы принудительной установки триггеров в единичное состояние.

Другой способ вывода регистра из состояния блокировки – дополнение цепи обратной связи генератора (рис.7,б) логической схемой самозапуска. Суть самозапуска генератора (рис.7,б) выявляется при анализе карты Карно (рис.7,г) для функции управления входом D₀ . Карта Карно составлена по таблице состояний генератора ПСП, в которой отсутствует состояние 0000. Поэтому в соответствующей клетке карты стоит знак факультативности , которому соответствует произвольное значение функции D₀ . Минимизация по единичным значениям функции D₀ без включения факультативной клетки в единичные подкубы соответствует доопределению функции D₀ = 0 при текущем состоянии регистра 0000, следовательно, и следующим состоянием регистра будет 0000 – регистр заблокирован.

Чтобы не допустить этого, следует доопределить факультативное значение функции единицей, т.е. положить = 1. Таким образом, при состоянии регистра 0000 D₀ = 1 (следующим его состоянием будет 1000) блокировка не происходит.

На рис.7,г для такого варианта построения генератора ПСП приведена карта Карно для функции входа D₀ . МДНФ уравнения для этой функции (рис.7,г) определяет структуру схемы обратной связи (рис.7,д), обеспечивающей генератору ПСП свойство самозапуска.

Таблица рис.7,в иллюстрирует эффект от использования генератора ПСП в схеме скремблера и дескремблера рис.6. Для примера взят исходный последовательный сигнал SI₁ , содержащий длинную серию единиц и подлежащий передаче по каналу связи. В результате скремблирования (перемешивания) на приемную сторону поступает сигнал SI₂ = SO₁ , не содержащий длинных серий единиц, имеющий характер псевдослучайной последовательности. Сигнал SO₂ на выходе дескремблера, полученный с использованием идентичного передающему генератора ПСП, полностью повторяет исходный сигнал SI₁ , т.е. SO₂ = SI₁ .
