Реферат: Система бесперебойного электропитания телекоммуникационного узла

А. Амперметры: да, на каждом вводе.

Б. Вольтметры: да, на каждом вводе.

7. Количество автоматических выключателей потребителей:

   Ток,А	Хоз: 6 А	Осв: 6 А	Вх.выпр: 10 А
   1ф		3
   3ф	1		1

8. Условие переключения АВР: при отклонения напряжения более допустимых по ОСТ пределов.

5.Вычисление усредненного значения годового потребления электрической энергии и ожидаемой стоимости энергопотребления.

Вт

рублей.

6.Укрупненный расчет блока или модуля выпрямительного устройства.

(инвертор напряжения).

Блок-схема современного выпрямителя.

В

Cy2

?????????? ????????:

А. Блок сетевых выпрямителей (БСВ), коммутируемый по входу автоматическим выключателем Q1. Диодное звено В1 выполняет первичное преобразование напряжения сети в пульсирующее напряжение U_d1. Вспомогательный маломощный выпрямитель В_доп обеспечивает стабилизированным напряжением питания элементы систем управления.

Б. Корректор коэффициента мощности (ККМ), выполняющий функции активного фильтра тока сети, повышения, фильтрации и стабилизации напряжения U₀₁ на выходе ККМ.

В. Инвертор напряжения (И), преобразующий постоянное напряжение U₀₁ в знакопеременное напряжение высокой частоты U₁ с управляемой длительностью импульсов.

Г. Высокочастотный понижающий трансформатор (Т), обеспечивающий согласование уровней напряжения и гальваническую развязку цепей входа и выхода выпрямителя.

Д. Выходной выпрямитель В2 с индуктивно-емкостным фильтром напряжения пульсаций.

Е. Управляющие схемы корректора мощности (К1) и инвертора напряжения (К2). Схемы содержат буферные усилители мощности импульсов управления транзисторами (драйверы) и элементы обратной связи по току и напряжению.

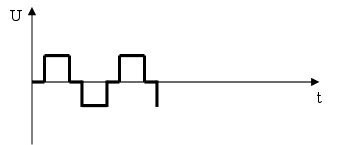

На выходе инвертора диаграмма будет иметь следующий вид:

На выходе трансформатора:

Н
а выходе В2:

Расчитаем максимальные амплиудные показатели по току и напряжению:

Найдем амплитуду первой гармоники на входе по напряжению:
