Реферат: Строительство гидротехнического сооружения

Коэффициент подтопления определяется в зависимости от отношения:

где h_n - высота подтопления;

Н₀ - напор на водосливе с учётом скорости подхода.

Общая ширина водослива складывается из торцевой и боковых частей водослива. Ширина торцевой части должна быть больше или равна входному фронту раструба ковша водосброса.

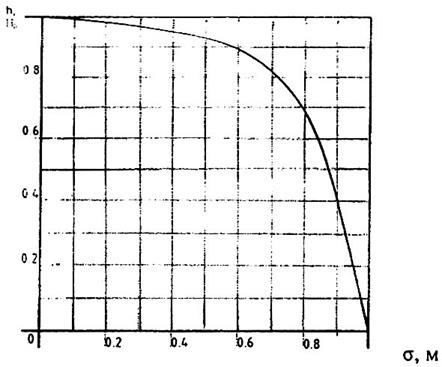

Рисунок 7.1 - График для определения коэффициента подтопления

Задаваясь количеством труб и их размерами, определяют скорость в трубах:

Полные потери напора определяются по зависимости:

(7.2)

Коэффициент сопротивления на входе определяется с учетом скорости в трубе υ :

где υ_вх - средняя скорость во входном сечении, м/с

При острых кромках =0,5; при плавном входе =0,2; при очень плавном =0,05.

Коэффициент сопротивления на выходе из водовода в нижний бьеф опреде­ляют по зависимости:

(7.4)

где ω₁ - площадь по­тока в трубе, м² ;

ω₂ - площадь выходного сечения (площадь живого сечения потока в водо­бой­ном колодце при выходе), м² .

Коэффициент сопротивления по длине:

Для круглых труб

(7.5)

Для прямоугольных труб

(7.6)

Значение коэффициента сопротивления по длине λ определяют по таб­лице 7.1 в зависимости от п и d . Значение коэффициента ше­роховатости прини­мают по данным.

Если полные потери равны напору на сооружении, то сечение труб доста­точно для пропуска расчётного расхода. Если суммарные потери напора зна­чительно меньше напора на сооружении, то необхо­димо уменьшать расчет­ный диаметр труб водовода.

В конце трубопровода устраивают гаситель энергии - водобой­ный коло­дец или водобойную стенку.

Таблица 7.1 - Значения коэффициента λ для круглых труб

• «
• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• »

• >>> Скачать <<<

d , м	Коэффициент шероховатости п
	0,01	0,012	0,013	0,014	0,015
0,20	0,021	0,026	0,033	0,039	0,050
0,30	0,019	0,024	0,029	0,035	0,044
0,40	0,017	0,022	0,026	0,033	0,039
0,50	0,016	0,020	0,025	0,030	0,036
0,60	0,016	0,019	0,024
