Реферат: Технические средства охраны объектов
Коэффициент 2.5 в формуле (2) объясняется следующими соображениями. Средний объем информации на странице размером А4 для шрифта кеглем 14 составляет примерно 4 тысячи знаков или 4 Кб. Учитывая, что листы обычно не бывают заполненными полностью, принимается средний объем информации – 2.5 Кб на страницу.
Пример расчета цены для элемента информации №1.1, 1.2, 1.3,1.4:
1) элемент №1.1
С=2,5*400*0,4=400;
2) элемент №1.2
С=300 (экспертная оценка);
3) элемент №1.3
С=2,5*300*0,4=300;
4) элемент №1.4
С=450 (экспертная оценка).
Таблица 2. Расчет цены для всех элементов информации.
№ элемента инфор-мации | Наименование элемента информации | Гриф конфиден-циальности информации. | Объем в Кб | Объем В стр. | Вид расчета (Ф –формула; Э-экспертная оценка) | Цена элемента информации |
| 1.1 | Структура | К | 400 | Ф | 400 | |
| 1.2 | Методы управления | КТ | 300 | Э | 300 | |
| 1.3 | Финансы | К | 300 | Ф | 300 | |
| 1.4 | Планы и программы | К | 270 | Э | 450 | |
| 1.5 | Проблемы и пути их решения | К | 250 | Э | 300 | |
| 1.6 | безопасность | ДСП | 900 | Ф | 450 | |
| 2.1 | Качество продукции | КТ | 450 | Ф | 450 | |
| 2.2 | Себестоимость продукции | К | 500 | Э | 650 | |
| 2.3 | Характеристики разрабатываемой продукции | К | 450 | Ф | 180 | |
| 2.4 | Возможности производства | СК | 100 | Э | 600 | |
| 2.5 | Исследовательский работы | СК | 200 | Э | 750 | |
| 2.6 | Технологии | ДСП | 550 | Ф | 275 | |
| 3.1 | Принципы, концепция и стратегия маркетинга | ДСП | 900 | Ф | 450 | |
| 3.2 | Каналы приобретения и сбыта | КТ | 300 | Э | 300 | |
| 3.3 | Партнеры | К | 500 | Э | 650 | |
| 3.4 | Конкуренты | КТ | 300 | Э | 300 | |
| 3.5 | Переговоры и соглашения | К | 270 | Э | 450 | |
| 3.6 | Участие в международном сотрудничестве | ДСП | 900 | Ф | 450 |
Результаты, представленные в таблице 2 и эскиз объекта информационной защиты позволяют получить структурную модель объекта защиты в формате таблицы 5.
Таблица 3. Структурную модель объекта защиты.
№ элемента информации | Наименование элемента информации | Гриф конфиденциальности информации. | Цена элемента информации | Наименование источника информации | Местонахождение источника информации |
| 1.1 | Структура | К | 400 | Бумажный носитель | Бухгалтерия |
| 1.2 | Методы управления | КТ | 300 | Бумажный носитель | Директор |
| 1.3 | Финансы | К | 300 | Электронный носитель | Финансовый отдел |
| 1.4 | Планы и программы | К | 450 | Бумажный носитель | Отдел разработок |
| 1.5 | Проблемы и пути их решения | К | 300 | Электронный носитель | Отдел разработок |
| 1.6 | безопасность | ДСП | 450 | Электронный носитель | Технический отдел №1 |
| 2.1 | Качество продукции | КТ | 450 | Электронный носитель | Технический отдел №2 |
| 2.2 | Себестоимость продукции | К | 650 | Электронный носитель | Отдел маркетинга |
| 2.3 | Характеристики разрабатываемой продукции | К | 180 | Бумажный носитель | Технический отдел №2 |
| 2.4 | Возможности производства | СК | 600 | Электронный носитель | Отдел разработок |
| 2.5 | Исследовательский работы | СК | 750 | Бумажный носитель | Отдел разработок |
| 2.6 | Технологии | ДСП | 275 | Бумажный носитель | Технический отдел №1 |
| 3.1 | Принципы, концепция и стратегия маркетинга | ДСП | 450 | Электронный носитель | Отдел маркетинга |
| 3.2 | Каналы приобретения и сбыта | КТ | 300 | Бумажный носитель | Отдел маркетинга |
| 3.3 | Партнеры | К | 650 | Электронный носитель | Отдел маркетинга |
| 3.4 | Конкуренты | КТ | 300 | Бумажный носитель | Отдел маркетинга |
| 3.5 | Переговоры и соглашения | К | 450 | Бумажный носитель | Отдел маркетинга |
| 3.6 | Участие в международном сотрудничестве | ДСП | 450 | Электронный носитель | Отдел маркетинга |
1.2 Пространственная модель.
Пространственная модель объекта информационной защиты – табличное описание пространственных зон с указанием месторасположения источников защищаемой информации. Источником для получения пространственной модели является разработанный ранее эскиз объекта информационной защиты. Пространственная модель представляется в формате таблицы 6:
Таблица 4. Пространственная модель.
№ эл-та |
Наименование элемента пространственной зоны | Характеристики пространственной зоны |
| 1 | Этаж | 1. Здание одноэтажное. |
| 2 | Количество окон, наличие штор, решеток | 16, на всех окнах жалюзи, 10 окон с решеткой. |
| 3 | Двери: количество и какие | 13 железных дверей с деревянным покрытием, 1 – входная двойная, 4 – стальные с кодовым замком. |
| 4 | Соседние помещения: название, толщина стен | Нет; кирпичная кладка 40 см. |
| 5 | Помещение над потолком: название, толщина перекрытий | Нет, железобетонные плиты, 35 см. |
| 6 |
Помещение под потолком: название, толщина перекрытий | Офисные помещения, железобетонные плиты, 25 см. |
| 7 | Вентиляционные отверстия: места размещения, размеры | Во всех помещениях (10 шт.), 20х20 см. |
| 8 | Батарея отопления | 17 батарей расположенных вдоль стен. Все трубы выведены через подвал в теплоцентрали. |
| 9 | Цепи электропитания | Цепь электропитания фирмы подключена к городской сети напряжением 220 В частотой 50 Гц. У центрального входа в помещении находится электрический щиток. К цепи электропитания подключены все кабинеты и помещения. В помещениях находится 21 розетка. |
| 10 | Телефон | Во всех помещениях, за исключением К6. |
| 11 | Радиотрансляция | Отсутствует |
| 12 | Электрические часы | В приемной, над главным входом. |
| 13 | Бытовые радиосредства, телевизоры, аудио- и видео магнитофоны, их типы | ЖК телевизоры, 2 штуки (директор, приемная). Спутниковй ресивер OpenBoxx300, 2 штуки (директор, приемная). |
| 14 | Бытовые электроприборы | Кондиционеры(SamsungС300 Cold), 10 шт. |
| 15 | ПЭВМ |
18 шт. 1 ПЭВМ – ноутбук, директор (Asus, Intel Centrino Duo 2250 Ггц, 512 МВ Мв Geforce Go 7300, 1024 МВ memory, 200 Gb, WinXP Professional, Wi-Fi). 16 ПЭВМ – настольные компьютеры (Formoza, IntelPentium 4 2750 Ггц, 512 МВ Geforce 2300, 1024 МВ memory, 100 Gb, WinXpProfessional). 1 ПЭВМ - сервер модели Hewlett Packard Server STC-450, процессор INTEL Pentium 3000 МГц, система Windows 2000, модем, сетевая карта, хаб (Сервер). Все компьютеры имеют доступ к сети Internet , а также входят в состав локальной сети. |
| 16 | Технические средства охраны | Датчики движения – 13 шт., датчики вскрытия – на входных дверях + 18 на окнах, вывод на телефонную линию и звуковые извещатели. |
| 17 | Телевизионные средства наблюдения | Отсутствуют |
| 18 | Пожарная сигнализация | Помещение оборудовано пожарным дымовым линейным извещателем ИП 212-7 (ИДПЛ). Температурные и дымовые детекторы, расположенные во всех помещениях, кроме санузла и коридора. Они подключены к телефонной линии. |
1.3 Эскиз.

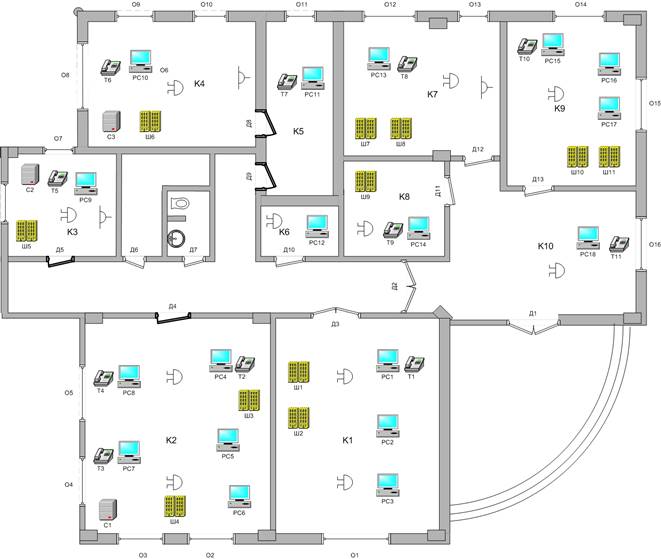

Рис.1. Эскиз объекта информационной защиты.
2. Моделирование угроз безопасности.
Моделирование угроз безопасности информации позволяет оценить ущерб, который может быть нанесен фирме в результате хищения элементов конфиденциальной информации, представленной с помощью разработанной ранее структурной модели.
Моделирование угроз включает:
1. моделирование способов физического проникновения злоумышленника к источникам информации;
2. моделирование технических каналов утечки информации;
