Реферат: Топографическая карта с точки зрения географии

Степень уменьшения линий на карте относительно горизонтальных проложений (рисунок 2), соответствующих линий на местности называются масштабом карты.

Горизонтальное проложение – это линия земной поверхности, спроектированная на эллипсоид.

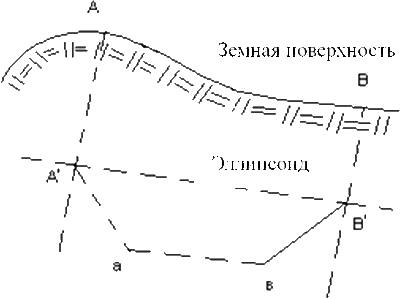

Рисунок 2. - Геометрическая сущность горизонтального проложения.

3. Географическое содержание топографических карт (планов), его пояснение.

В основе разграфки и номенклатуры карт лежит Международная карта мира масштаба 1:1.000.000, листы которой образуют 4° ряды по параллелям и 6° колонны — по меридианам. Колонны нумеруются от 180° меридиана. Ряды обозначаются заглавными буквами латинского алфавита от экватора к югу и северу, начиная с буквы A. Колонны нумеруются арабскими цифрами с запада на восток. Первая колонна начинается со 180° меридиана.

Номенклатура листа масштаба 1:1 000 000 состоит из буквы ряда и номера колонны. Для карты южного полушария после номенклатуры записывается «Ю.П.».

Номенклатура и разграфка топографических карт более крупных масштабов строится следующим образом. Каждый лист карты масштаба 1:1 000 000 делится на 4 листа карты масштаба 1:500 000 (обозначается заглавными, русскими буквами: А, Б, В, Г), или на 36 листов масштаба 1:200 000 (обозначается римскими цифрами: I, II … XXXVI), или на 144 листа масштаба 1:100 000 (обозначается арабскими цифрами от 1 до 144).

Разграфка карты масштаба 1:1 000 000 на карты масштаба 1:300 000 делается делением листа 1:1 000 000 на 9 частей, которые обозначаются римскими цифрами (I—IX), и выносится вперед номенклатуры. Лист 1:100 000 делится меридианами и параллелями на 4 листа масштаба 1:50 000 (20″ по широте и 30″ по долготе), которые обозначаются заглавными русскими буквами: А, Б, В, Г. Лист масштаба 1:50 000 делится на 4 листа 1:25 000 (обозначаются строчными русскими буквами: а, б, в, г). Карта масштаба 1:25 000 делится на 4 листа масштаба 1:10 000 (обозначаются арабскими цифрами: 1, 2, 3, 4). Пример номенклатуры карты масштаба 1:10 000: [N-37-4-Б-а-3].

Номенклатура карт — система обозначения отдельных листов карты. Существует два вида разграфки: прямоугольная и международная.

Прямоугольная разграфка производится простым делением картографического изображения страны на листы прямоугольной формы.

В международной разграфке карт рамками листов служат линии меридианов и параллелей карты масштаба 1:1 000 000 с размерами 4° по широте и 6° по долготе (см. приложение 2). При разграфке по этой системе северное и южное полушария делятся на 60 колонн, обозначенных цифрами, и на 22 ряда, обозначенных буквами латинского алфавита.

Карты масштаба 1 : 500 000 представляют собой 1/4 листа карты масштаба 1 : 1 000 000 и обозначаются русскими буквами А, Б, В, Г. Листы карты масштаба 1 : 200 000 представляют собой 1/36 листа карты масштаба 1 : 1 000 000 и обозначаются римскими цифрами. Листы карты масштаба 1 : 100 000 представляют собой 1/144 листа карты масштаба 1 : 1 000 000 и обозначаются арабскими цифрами.

4. Ориентирование топографической карты (плана) на местности.

Ориентирование по карте (аэроснимку) складывается из ориентирования карты, определения на ней точки своего местонахождения (точки стояния) и сличения карты с местностью.

Что такое ориентирование карты?

Ориентированием карты называется придание ей такого положения в горизонтальной плоскости, при котором все направления на ней были бы параллельны соответствующим направлениям на местности, а верхняя (северная) сторона ее рамки обращена на север. Ориентирование карты производится главным образом по линиям местности и ориентирам. И только лишь там, где их нет или не видно, карту ориентируют по компасу.

Ориентирование карты по линиям местности и ориентирам осуществляется следующим образом. Если вы находитесь на участке местности, где имеется прямолинейный участок дороги, карту рекомендуется ориентировать по дороге. Для этого карту поворачивают так, чтобы изображение дороги на ней совпало с направлением дороги на местности, а изображение всех других местных предметов, расположенных справа и слева дороги, находились с тех же сторон и на карте.

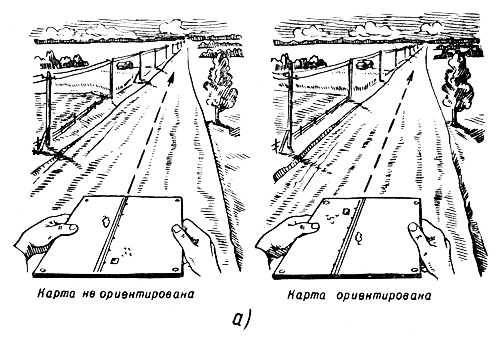

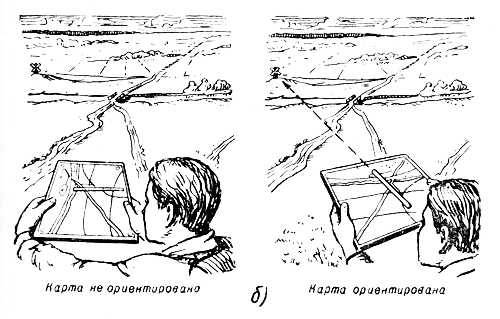

На рисунке 51 показано два варианта ориентирования карты по дороге {а) и по направлению на ориентир (б). Преимущество такого способа ориентирования карты по дороге заключается в том, что он обеспечивает быстроту и точность ориентирования и не требует ввода поправок. Он является основным способом ориентирования при движении на автомобилях и другой технике. На закрытой (лесистой) местности, а также на местности, где мало или совсем нет линейных ориентиров, этот способ не приемлем. В этом случае ориентируют карту по направлениям на ориентир.

Если ваше местоположение на карте известно (например, перекресток дорог, мост, курган и т. п.), то карту ориентируют по направлению на любой видимый ориентир, обозначенный на карте. Для этого прикладывают линейку (или карандаш) к двум точкам на карте (точка нашего стояния — перекресток дорог на рисунке 51, б и ветряная мельница — ориентир) и, смотря вдоль линейки, поворачиваются с картой так, чтобы выбранный ориентир оказался на линии визирования.

Если и такой возможности нет на местности, то для ориентирования карты используют компас.
