Реферат: Умножитель частоты 2

При использовании нелинейного элемента активного сопротивления к.п.д. умножителя частоты оказывается низким. Предельный к.п.д. в этом случае равен:

(2.2)

Столь малые значения к.п.д. обусловлены тем, что из-за выпрямительных свойств нелинейного активного сопротивления большая часть мощности возбудителя преобразуется в мощность постоянного тока и выделяется в цепи смещения.

Если для цепей умножения частоты применять нелинейное реактивное сопротивление, то из-за отсутствия в таком нелинейном элементе потерь мощности при идеальной фильтрации во входной и выходной цепях к.п.д. умножителя будет равен .

В качестве нелинейного реактивного сопротивления в умножителях частоты обычно используют нелинейную ёмкость p -n перехода. [1]

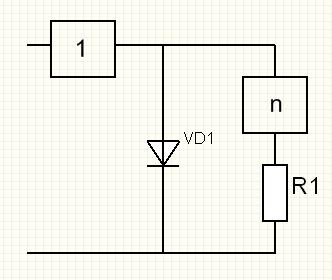

Рисунок 2.1 . Структурная схема умножителя частоты на нелинейном элементе. 1 – фильтр, настроенный на гармонику, близкую к первой; n – фильтр, настроенный на n-ую гармонику.

Принцип работы умножителей на фазовращателях показан на рис.2.2. Частота синусоидального сигнала умножается на N путем разделения входного напряжения на N различных фаз, равноудаленных друг от друга в диапазоне 360°. N сигналов с различными фазами управляют N транзисторами, работающими в режиме класса С, выходные сигналы которых объединяются для формирования импульса через каждые 360°/N градусов. Благодаря использованию N транзисторов мощность входного сигнала может быть в N раз выше мощности, необходимой для насыщения транзистора. [2]

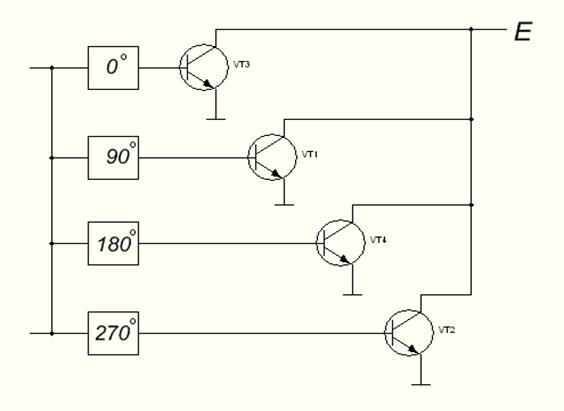

Рисунок 2.2 . Структурная схема умножителя частоты на фазовращателях.

Схема простого умножителя частоты с переменным коэффициентом умножения и жесткой синхронизацией выходных сигналов по отношению к входным приведена на рис. 2.3. Он состоит из генератора импульсов на трех инверторах DD1.1-DD1.3 и синхронизирующего каскада на транзисторе VT1.

Когда входные синхроимпульсы отсутствуют, мультивибратор на DD1.1-DD1.3 работает в обычном режиме. Если в генераторе использована микросхема с двумя защитными диодами на входе, длительность перезарядки конденсатора C1 для любой полярности одинакова и период импульсов составит 1,4 R3•C1, а частота f - 0,7/(R3•C1).

При поступлении на вход VT1 положительных импульсов частоты F_вх (рис. 2.3) транзистор в моменты t₁ ,t₃ открывается, что приводит к срыву процесса периодической перезарядки. После закрывания его с момента t₂ , t₄ процесс генерации возобновляется.Генератор формирует импульсы, синхронные по отношению к входным с частотой

F_вых = kF_вх , (2.3)

Рисунок 2.3 . Принципиальная схема умножителя частоты с жёсткой синхронизацией.

где k - переменный коэффициент умножения,определяемый элементами R3, C1, а F_вх - частота входных импульсов.

В качестве элементов DD1 можно использовать любые инверторы микросхем серий К176, К561, КР1561. Кроме того, элементы DD1.1, DD1.2 могут быть без инверсии (буферы) или с гистерезисом (триггеры Шмитта).Транзистор серии КТ315 допустимо заменить другим аналогичным.

Это устройство при подаче на вход импульсов строчной частоты телевизионной развертки позволяет выделять строго определенные участки строки растра для формирования или считывания информации. [3]

Так же умножитель частоты можно спроектировать на резонансном усилительном каскаде. Резонансным называется усилитель, нагрузкой которого служит резонансный контур, настроенный на частоту усиливае­мого сигнала. Для настройки в контуре используется переменное реактивное сопротивление. Резонансные усилители являются из­бирательными высокочастотными усилителями. В радиотехнике они предназначаются для выделения из действующих на входе сигналов с разными частотами лишь группы сигналов с близкими частотами, которые несут нужную информацию. К резонансным усилителям предъявляются требования возможно большего уси­ления, высокой избирательности и стабильности, малого уровня шумов, удобства управления и др.

В резонансных усилителях транзистор можно включить с ОЭ, ОБ и ОК. В большинстве случаев используется схема с оэ, обес­печивающая максимальное усиление по мощности с малым уров­нем шумов. В ряде случаев на достаточно высоких для выбранного транзистора частотах используется схема с ОБ. Колебательный контур в усилитель можно включить по автотрансформаторной, двойной автотрансформаторной, трансформаторной и емкостной схемам.

Рисунок 2.4 . Принципиальная схема умножителя частоты на резонансном усилительном каскаде.

Неполное включение контура в коллекторную цепь и к нагрузке позволяет избежать чрезмерного ухуд­шения добротности контура (особенно когда нагрузкой служит малое входное сопротивление транзистора). Элементы контура и его связь с выходом транзистора и с нагрузкой необходимо выби­рать так, чтобы обеспечить настройку каскада на заданную ча­стоту, а также получить требуемую полосу пропускания и нужное усиление. В транзисторах имеется внутренняя обратная связь, кроме того, в усилителе имеются паразитные обратные связи. На частотах ниже и выше резонансной колебательный контур пред­ставляет собой комплексную нагрузку и вносит дополнительный фазовый сдвиг. Общий фазовый сдвиг между входным и выходным сигналами может достичь 0 или 2л, и усилитель самовозбудится. Поэтому в резонансных усилителях часто применяется нейтра­лизация, устраняющая или ослабляющая обратную связь на частотах, близких к резонансной, и тем самым повышающая устойчивость работы.

3. Выбор обоснования и предварительный расчёт структурной схемы

Задача обеспечения стабильной работы транзисторного умножителя, как правило, решается более сложно, чем для усилителя, поскольку состав высших гармоник в импульсе тока изменяется более существенно, чем амплитуда первой гармоники. Высокая стабильность возможна в схемах, в которых используется отрицательная обратная связь. Создание источника с большим внутренним сопротивлением в умножителях затруднено, так как для фильтрации побочных гармонических составляющих в них обычно используются параллельные колебательные контуры высокой добротности. Такой контур для высших гармонических составляющих входного тока имеет практически нулевое сопротивление и поэтому может рассматриваться как источник гармонического сигнала с нулевым внутренним сопротивлением, что соответствует заданию моего курсового проекта.

Гармоническая форма напряжения может быть в принципе заметно искажена из-за шунтирующего действия нелинейного входа транзистора. Однако при малых мощностях, при которых обычно работает умножитель, входные сопротивления транзистора достаточно велики, чтобы этот эффект не проявлялся.

Структурная схема умножителя частоты представлена на рисунке 3.1

Рисунок 3.1 – структурная схема умножителя частоты

Слабый входной сигнал усиливается с помощью каскадов предварительного усиления. Их число зависит от уровней как входного сигнала, так и сигнала, который требуется получить на выходе многокаскадного усилителя.
