Реферат: Універсальні осцилографи
0,01–0,05
0,002–0,1
0,001–0,5
2,5×10-5 -0,1×10-6
5–10-5 -1×10-5
0,01–0,5
0,01–15
0,01–15
10-5 -5×10-2
0,1–0,02
-
1500
24000
-
-
10
4000
5
-
-

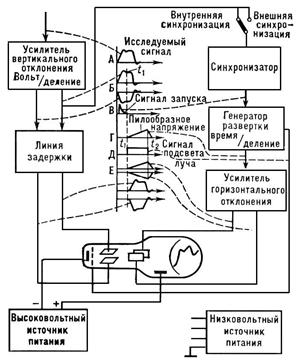

Універсальними називаються осцилографи, побудовані за функціональною схемою рис. 2.
Рисунок 2
Запам'ятовувальні осцилографи мають трубку з нагромадженням заряду. Вони зберігають зображення сигналу тривалий час і тому зручний для дослідження однократних і рідко повторюваних сигналів. Запам'ятовувальна електроннопроменева трубка). Швидкість запису запам'ятовувальних осцилографа досягає декількох тис. км /сек. Час відтворення записаного зображення для різних моделей лежить у межах 1–30 хв. Запам'ятовувальні осцилографи, як правило, мають властивість зберігати зображення при вимиканні осцилографа і наступнім його включенні через кілька доби, функціональна схема запам'ятовувальних осцилографа відрізняється від мал. 1 додатковим блоком, що управляє режимом роботи запам'ятовувальної трубки (запис, відтворення зображення і його стирання).
Рисунок 1
2. Класифікація осцилографів
Осцилографи можна вважати найбільш поширеними контрольно-вимірювальними приладами в багатьох технічних галузях виробництва та наукових досліджень, або ж при вирішенні різних завдань поставлених перед користувачем. Історія цього приладу почалася ще в 1947 році, коли американська фірма Tektronix запустила виробництво першої моделі аналогових осцилограф Tektronix Model 511, на основі застосування катодного-променевої трубки. А вже в 1980 роках розпочався принципово новий етап розвитку осцилографів: американська фірма LeCroy Corporation випускає перші цифрові запам'ятовуючі осцилографи. А широке розповсюдження та прогрес у розвитку сучасних цифрових технологій привели до серйозної зміни характеристик і розширенню можливостей осцилографів цього типу. По способу обробки вхідного сигналу осцилографи можна розділити на аналогові та цифрові, а також за кількістю променів на однопроменеві, двохпроменеві і т. д. N – променевий осцилограф має N сигнальних входів і може одночасно відображати на екрані N графіків. Цифрові осцилографи у свою чергу поділяються на запам'ятовуючі, люмінофорні і стробоскопіні. Для кращого розуміння розходжень і особливостей окремих типів осцилограф, нижче представлені їх короткі описання.
Аналогові осцилографи . Прибори цього типу вважаються класичними представниками загального поняття про осцилограф, як контрольно-вимірювальних приладів. В цілому, будь-який аналоговий осцилограф складається з наступних складових: вхідний дільник, підсилювач вертикального відхилення, схема синхронізації і горизонтального відхилення, джерело живлення та електронно-променева трубка. У осцилографах застосовують електронно-променеві трубки з електростатичним відхиленням, на відміну від телевізорів і моніторів, де використовується магнітне відхилення. Електронно-променеві трубки з електростатичним відхиленням, хоча й більш складні у виготовленні, мають значно більший частотний діапазон. В кожний конкретний момент відхилення електронного променя та світлової плями на екрані, що він утворює, пропорційно напрузі, що додається до пластинам вертикального відхилення. Напруга на пластинах горизонтального відхилення змінюється лінійно, забезпечуючи горизонтальну розгорнення. Нижня частота, при якій картинка ще читається, складає в середньому 10 Гц, хоча при застосуванні спеціальних електронно-променевих трубок з великим часом після підсвічення вона може бути значно нижче. Верхня робоча частота визначається в основному характеристиками підсилювача вертикального відхилення і ємністю між відхиляючими пластинами. В останнім часом цифрові осцилографи, які мають великий ряд переваг, витісняють аналогові прилади з світового ринку, але все-таки традиційні аналогові осцилографи реального часу не зникають повністю, в першу чергу з-за низької вартості в порівнянні з цифровими осцилографа. Плюс до цього з розвитком елементної бази аналогові осцилографи придбали ряд важливих додаткових функцій і можливостей, наприклад, надзвичайно що полегшують роботу курсори з цифровим відліком величин (напруги і часу) і дуже зручний цифрове управління. За допомогою вхідного мультиплексора для декількох каналів можна досить просто організувати єдину розгортку на однопроменевій трубці з відображенням декількох сигналов. Цифрові запам'ятовуючі осцилографи в порівнянні з аналоговими попередниками вони мають більш широкі можливості, а завдяки зниженню вартості цифрових схем з кожним роком вони стають більш доступними потенційним покупцям. У загальному вигляді цифровий осцилограф складається з вхідного дільника, і нормалізуючого підсилювача, аналого-цифрового перетворювача, блоку пам'яті, пристрої управління та пристрої відображення. Пристрій відображення зазвичай виконується на основі рідкокристалічною панелі (див. Рис. 4)
