Реферат: Устройство электрических стартеров

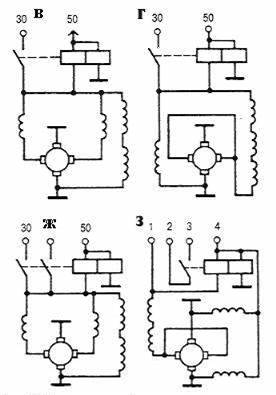

Рис. 9. Наиболее распространенные схемы внутренних соединений электростартеров.
Схемы внутренних соединений электростартеров с последовательным и смешанным возбуждением с использованием одно- и двухобмоточных тяговых реле приведены на рис. 9.
Однообмоточное тяговое реле подключается к аккумуляторной батарее GB (рис. 9, а) переводом ключа выключателя зажигания 2 с контактами S1 в нефиксированное положение “стартер”. Якорь тягового реле втягивается в электромагнит, с помощью рычажного механизма вводит шестерню привода в зацепление с венцом маховика и в конце хода замыкает силовые контакты реле К1 в цепи электродвигателя М.
Силовые контакты замыкаются до полного ввода шестерни в зацепление. Если шестерня упирается в венец маховика, корь реле продолжает перемещаться вследствие сжатия буферной пружины привода и замыкает силовые контакты. Якорь с шестерней начинают вращаться, и шестерня под действием буферной пружины входит в зацепление, когда зуб шестерни устанавливается против впадины зубчатого венца маховика. Использование дополнительного усилия в шлицевом соединении вала и направляющей втулки ведущей обоймы роликовой муфты свободного хода для перемещения шестерни позволяет уменьшить тяговое усилие и ход якоря электромагнита, размеры и массу тягового реле.
Для отключения стартера необходимо снять усилие с ключа выключателя зажигания. Ключ автоматически займет положение “Зажигание”. При этом якорь отключенного от источника тока тягового реле и приводной механизм под действием пружины возвращаются в исходное положение.
В стартерах с двухобмоточными реле (рис. 9, б и в) при замыкании контактов S1 выключателя зажигания 2 ток от батареи проходит через втягивающую и удерживающую обмотки. При замыкании контактов реле К1 втягивающая обмотка замыкается накоротко.
Обмотки тягового реле К1 могут подключаться к источнику тока через контакты вспомогательного реле К2 (рис. 9,в, г и д). Дополнительный контакт 17 в тяговом реле или во вспомогательном реле замыкает накоротко добавочный резистор катушки зажигания. В рассмотренных схемах управление после, пуска двигателя следует немедленно выключить стартер, так как при длительном вращении ведомой обоймы с шестерней привода возможно заклинивание роликовой муфты свободного хода и повреждение якоря. Включение, стартера при работе двигателя может привести к повреждению зубьев шестерни и венца маховика или выходу из строя муфты свободного хода.
Надежность системы пуска и срок службы стартера можно повысить за счет автоматизации отключения стартера после пуска двигателя и блокировки его включения при работе двигателя. Электронное устройство 2612.3747 (рис. 10) автоматического отключения и блокировки включения стартера содержит блок управления и датчик частоты вращения коленчатого вала. Блок управления настроен на частоту вращения, при которой стартер должен отключаться. Частота эта должна быть больше максимально возможной пусковой частоты вращения коленчатого вала электростартером и меньше минимальной частоты вращения коленвала в режиме прогрева двигателя пoслe пуска.
При пуске двигателя выключатель приборов и стартера переводится в положение “стартер”, транзистор VT5 открывается (первое устойчивое состояние триггера на транзисторах VT4 и VT5) и подключает к аккумуляторной батарее вспомогательное реле, которое включает стартер. При вращении коленчатого вала двигателя через вход 4 штекерного разъема на электронное устройство подается синусоидальное напряжение от фазы генератора, которое транзистором VT1 преобразуется в прямоугольные импульсы нормированной амплитуды. С помощью резисторов R1, R2, R3 и конденсатора С1 ограничивается входное напряжение и отфильтровываются импульсные помехи во входных цепях.
Рис. 10. Наиболее распространенные схемы управления электростартерами: 1 – электростартер, 2 – выключатель зажигания, 3 – дополнительное реле, А – к выводу добавочного резистора.
Прямоугольные импульсы заряжают конденсатор СЗ преобразователя частота-напряжение. Чем больше частота входного сигнала (частота вращения коленчатого вала двигателя), тем меньше промежутки времени между импульсами и разряд конденсатора С2. При определенной частоте вращения коленчатого вала напряжение на конденсаторе СЗ превышает опорное напряжение на резисторе R10-R15, транзисторы VT2 и VT3 открываются и триггер переводится во второе устойчивое состояние, когда транзистор VT4 открыт, а транзистор VT5 закрыт. Вспомогательное реле обесточивается и отключает стартер. Диоды VD10, VD13 и конденсаторы С5, С6 обеспечивают надежное закрытие транзисторов VT5 и VT4.
Терморезистор R11 изменяет частоту вращения вала двигателя, при которой стартер должен отключаться, в соответствии с изменением температуры окружающего воздуха. Повторное включение стартера после первой неудачной попытки пуска возможно только после предварительного перевода ключа выключателя зажигания в положение “Выключено”.
